LUMETÕKKEAIA PAIGALDUSJUHEND

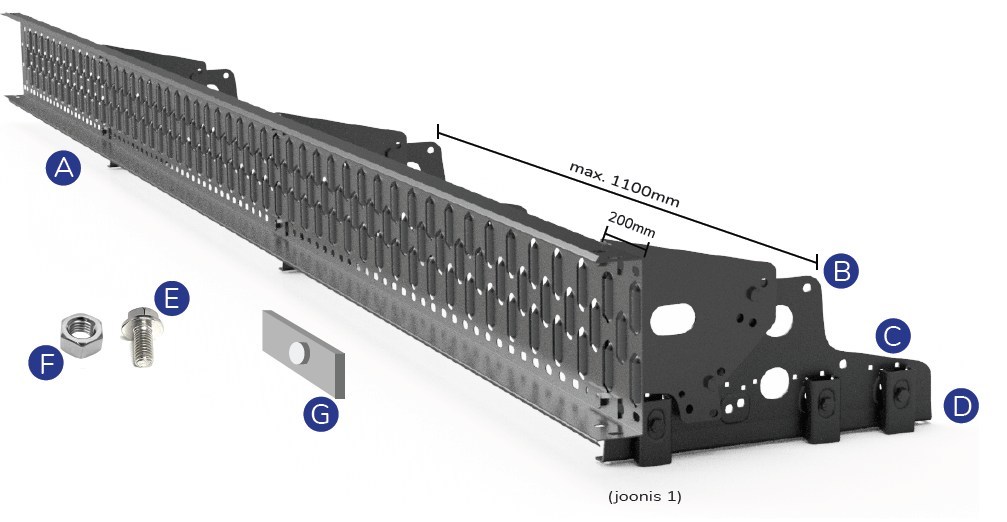

Osade loetelu:
A. Lisaprofiiliga lumetõkkeaed
B. Lumetõkkeaia kinnitus
C. Lumetõkke/silla kinnitus
D. Vasturaud (3 tk./kinnitus)
E. Polt M8 (7 tk./kinnitus)
F. Mutter M8 (7 tk./kinnitus)
G. Seib 70×20 (2 tk./kinnitus)
Paigaldus

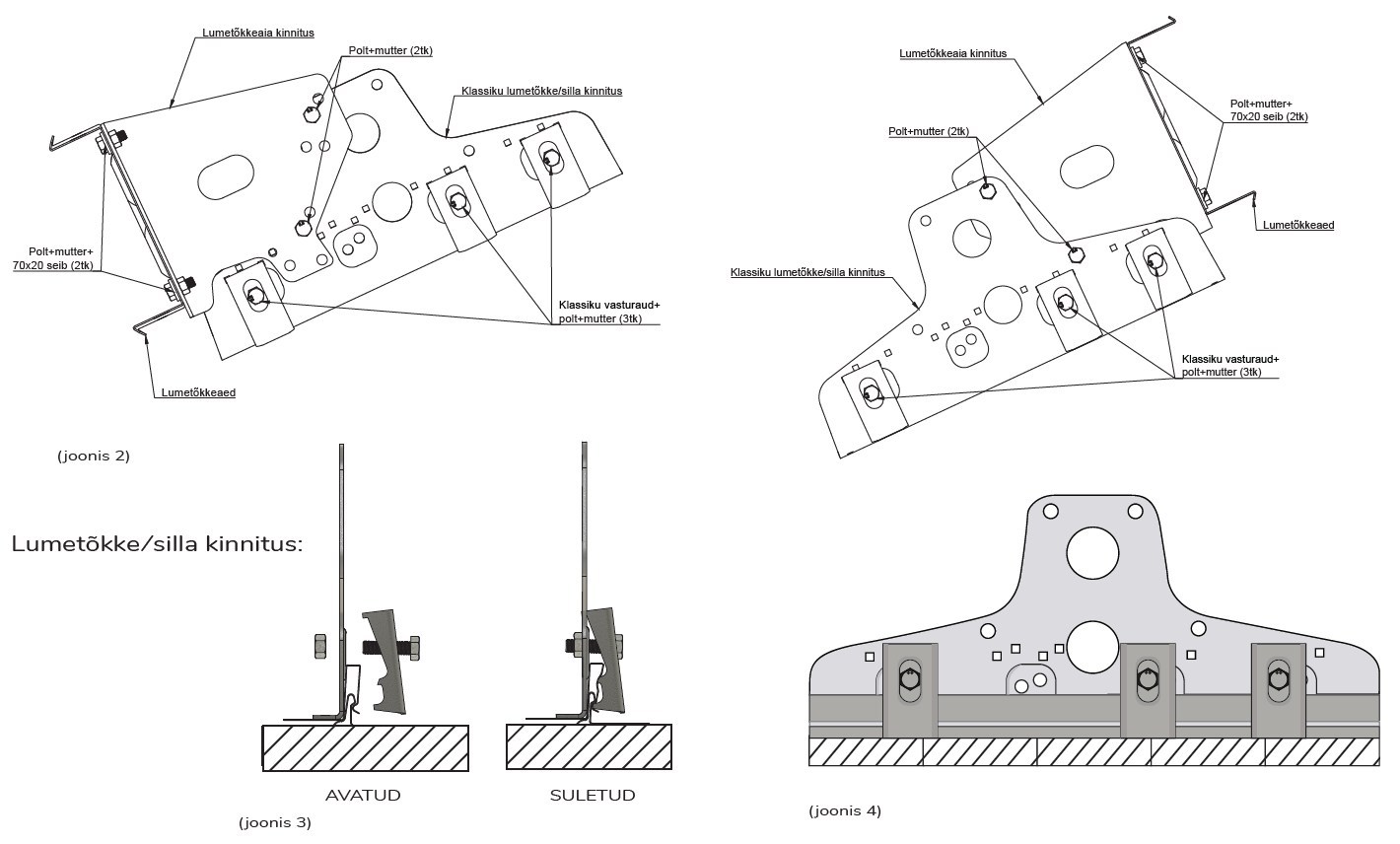

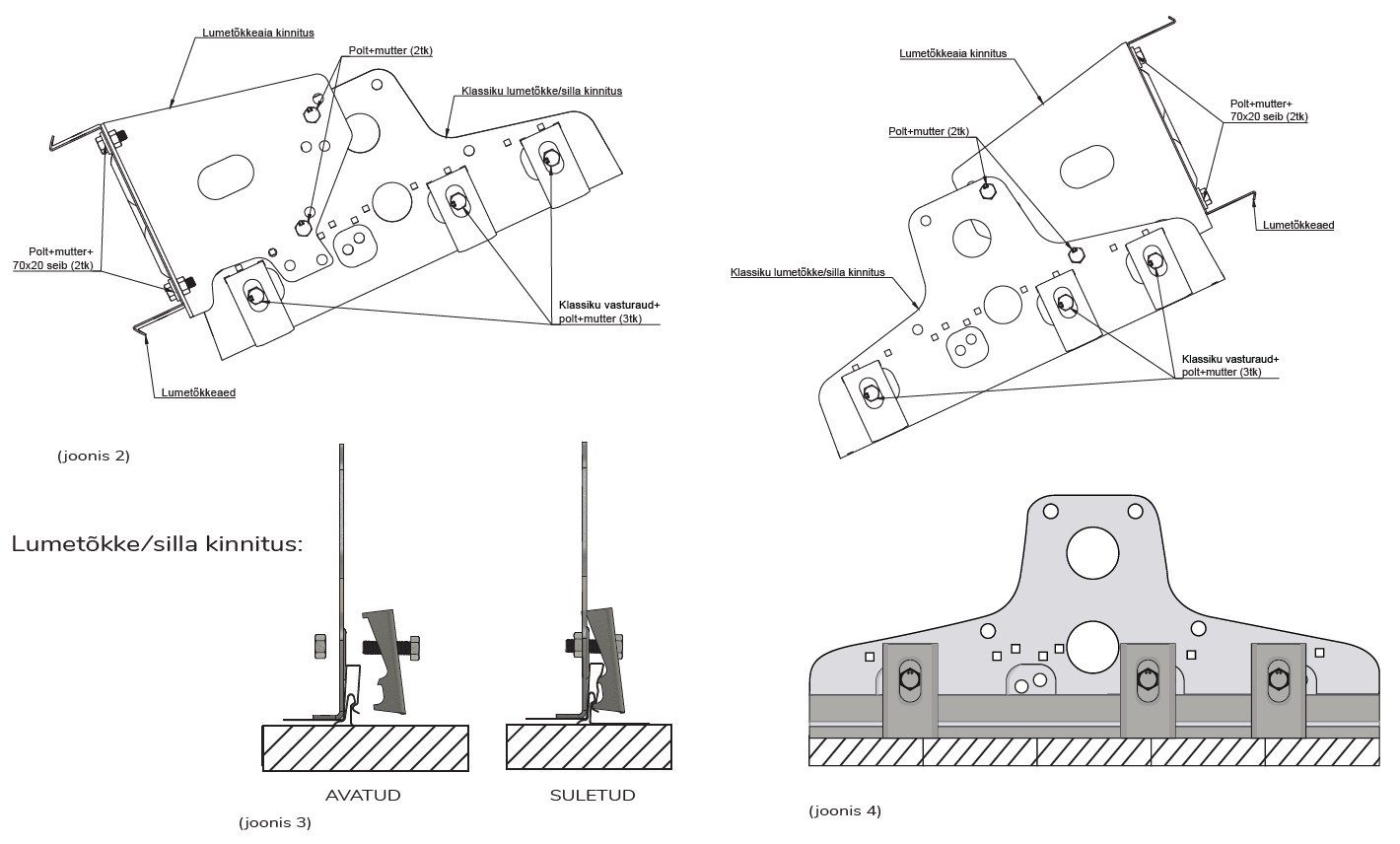

Lumetõkked paigaldatakse katuse räästale kandeseina kohale suunaga räästa või harja poole (joonis 2).
• Lumetõkke/silla kinnitus paigaldatakse vasturauaga (joonis 4) püstvaltsi kohalt poltidega pingutusmomendiga 28Nm.
• Polte pingutada järk-järgult, saavutades nõutud pingutusmoment.
• Vasturaua asend avatud ja kinnitatud (suletud) olekutes (joonis 3).
• Esimene kinnitus paigaldatakse lumeaia otsast kuni 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkkeaiad liidetakse omavahel 4 poltühendusega.
Hooldus
Lumetõkke ohutuse tagamiseks soovitame teostada iga-aastased ülevaatus- ja hooldustoimingud.
• Tagage liigse lumekoormuse eemaldamine, et vähendada konstruktsioonide ja kinnituspunktide ülekoormust (vastavalt vajadusele ka mitmel korral talve jooksul).
• Lumetõkkeaiale kogunenud praht (oksad, lehed jms.) tuleb eemaldada.
• Kontrollida poltide ja mutrite pingutusmomenti.
• Kontrollida toodete tsingi- ja värvikihti. Vajadusel vigastatud kohad värvida.
• Vigased osad tuleb välja vahetada.
LUMETÕKKEAIA DIMENSIONEERIMINE

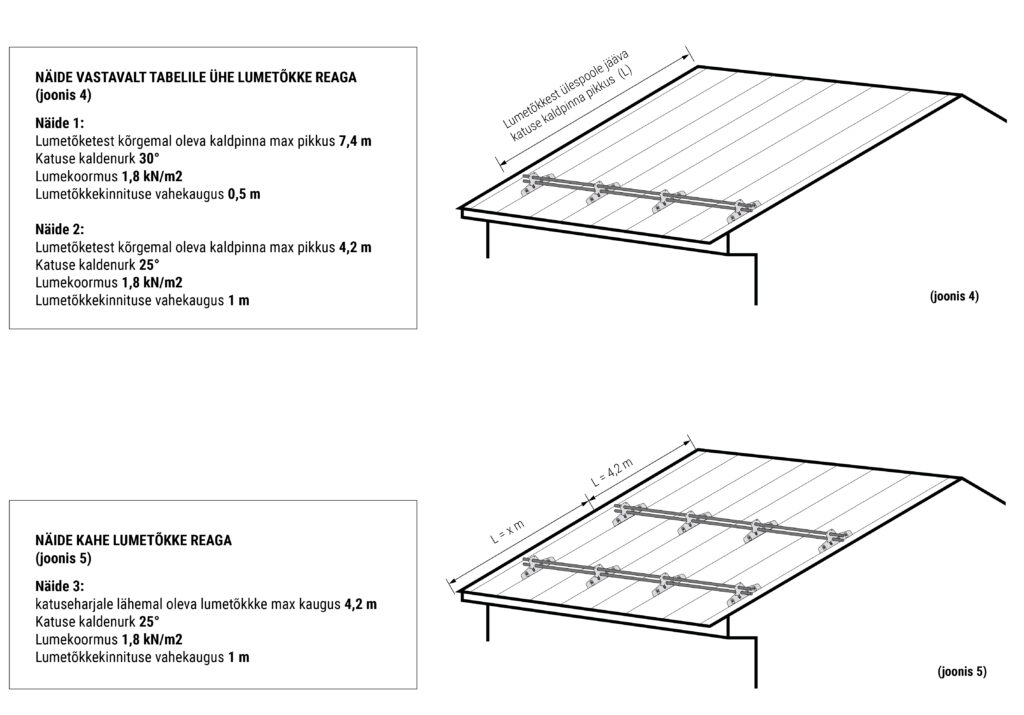

Tabelis on välja toodud lumetõkkekinnituste vahekaugused vastavalt katuse kaldenurgale ja katusepaani pikkustele arvestades lumekoormust 1,8 kN/m²
Lumetõkkeaed paigaldatakse kahes reas juhul, kui katusekatte paanipikkus on pikem kui tabelis näidatud.
