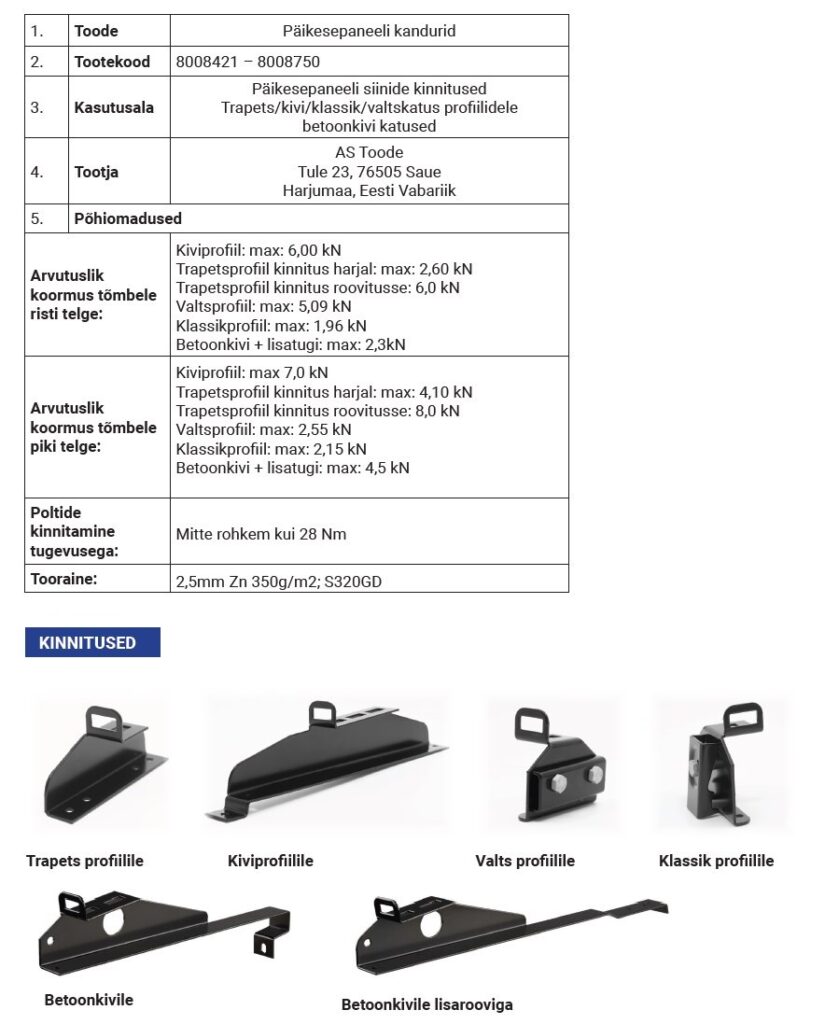

PÄIKESEPANEELIDE SIINIDE KINNITUSLAHENDUSED TERASKATUSTELE. PAIGALDUS- JA HOOLDUSJUHENDID.
A. PÄIKESEPANEELIDE KINNITUSED “KLASSIKULE”

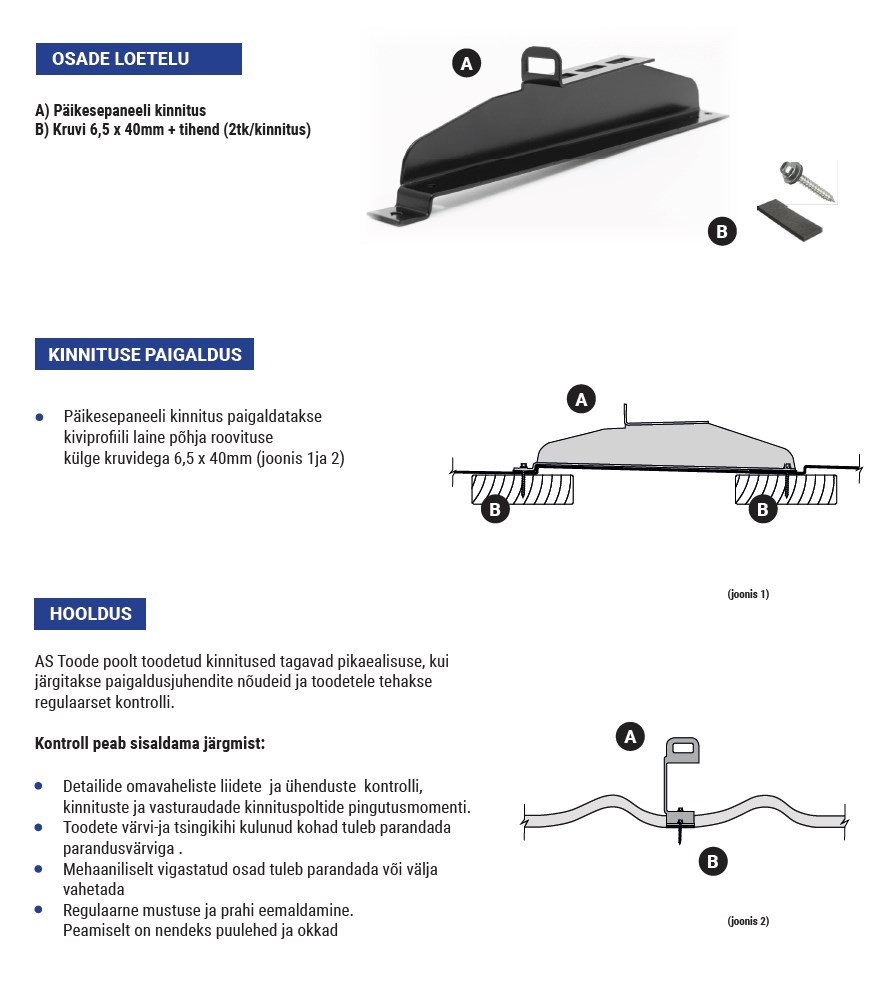

B. PÄIKESEPANEELIDE KINNITUSED KIVIPROFIILILE
C. PÄIKESEPANEELIDE KINNITUSED VALTSKATUSELE

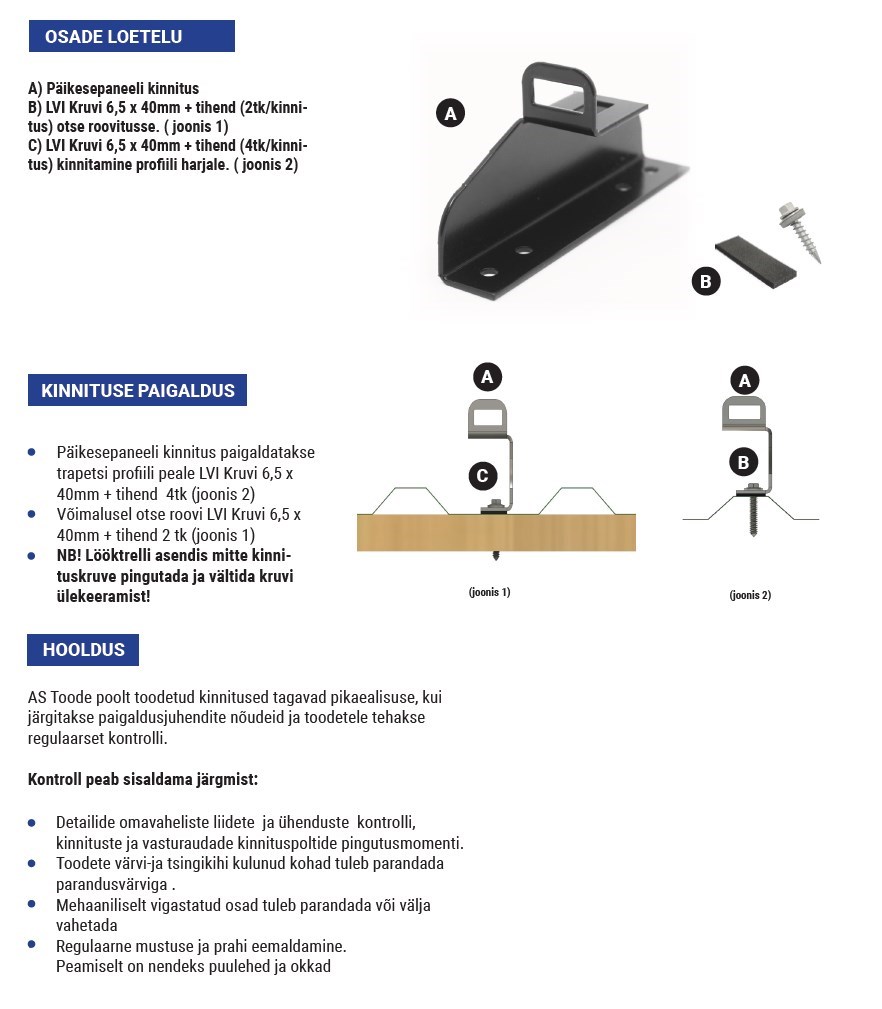

D. PÄIKESEPANEELIDE KINNITUSED TRAPETSPROFIILIDELE

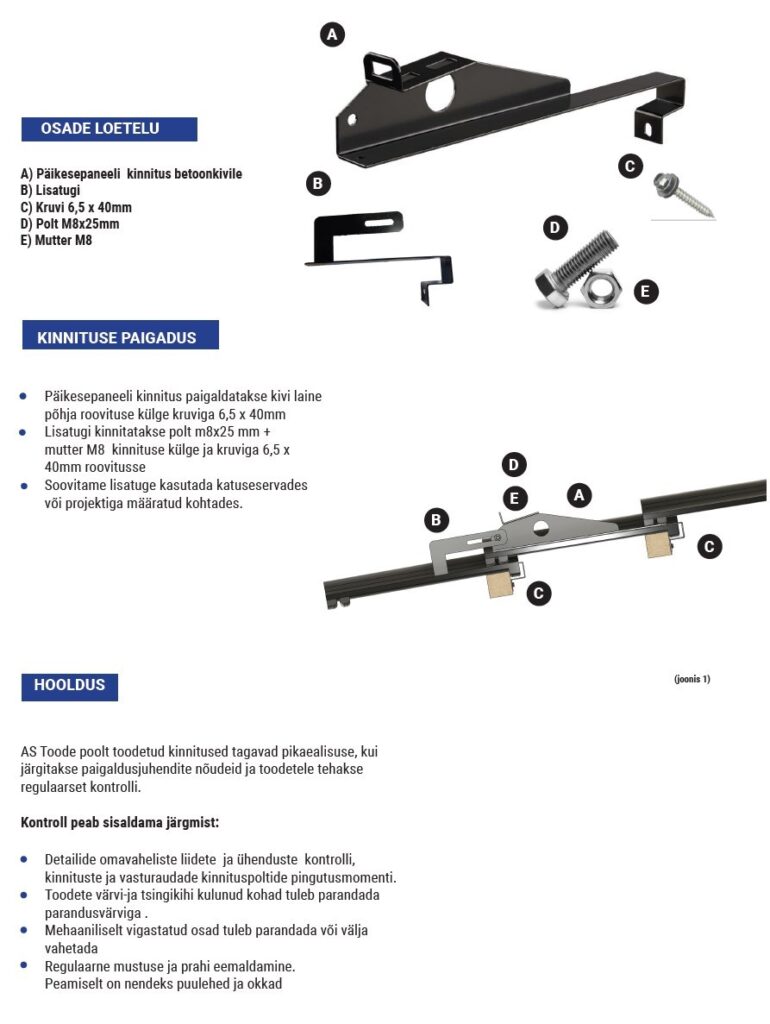

E. PÄIKESEPANEELIDE KINNITUSED BETOONKIVILE

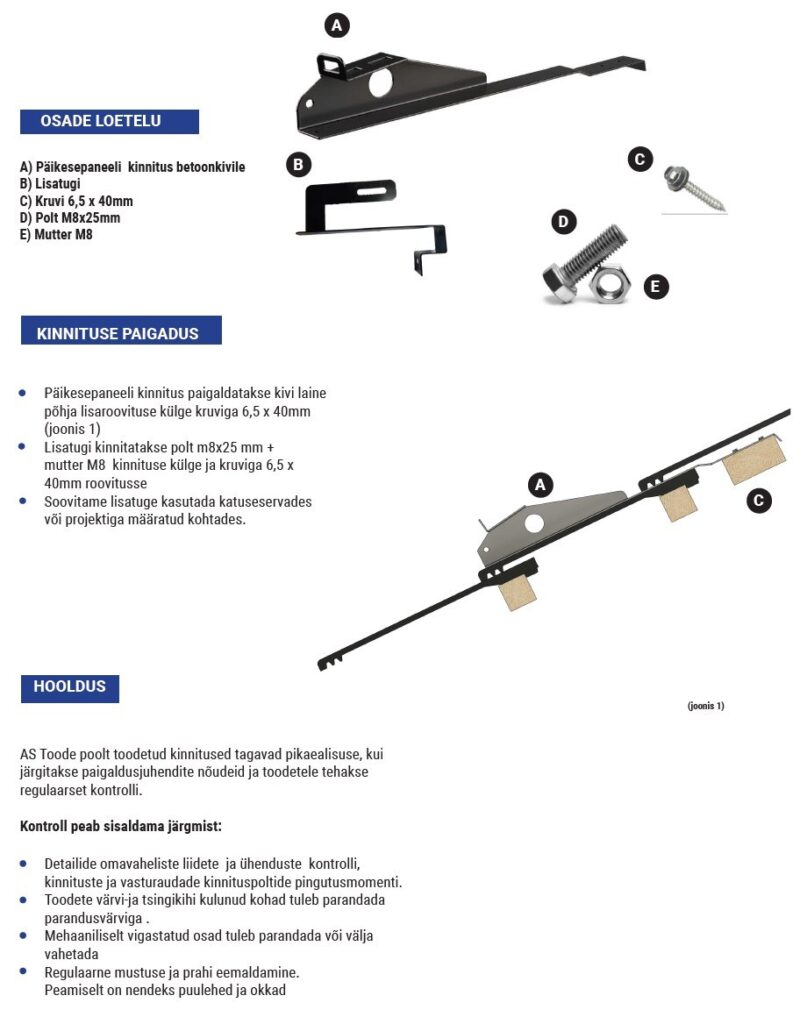

F. PÄIKESEPANEELIDE KINNITUSED LISAROOVIGA BETOONKIVILE
G. ALUMIINIUMIST SIINI PAIGALDUSJUHEND
OSADE LOETELU
A. Alumiiniumist siin, L=4800 mm
B. Vahedetail
C. Otsakork
D. T-polt ja mutter
PAIGALDUS
– Alumiiniumist siin paigaldatakse päikesepaneeli kinnituste peale ja kinnitatakse T-poldi ja mutritega. Esimene kinnitus paigaldadakse siini otsast kuni 300 mm ja kinnituste maksimaalne vahekaugus on 1100 mm, joonis 1.
– Alumiiniumist siinid ühendatakse omavahel vahedetailiga (B) ja lisatakse otsakorgid (C), joonis 2.
– Alumiiniumist siinide järjestikune pikkus termopaisumise arvestusega võib olla kuni 15 meetrit.
