Redelid

A. SEINAREDELID

1. Redeliraami (1) pikkus leitakse järgnevalt: redeliraami ülemine redelipulk ulatab orj.100mm üle räästajoone või muust eenduvast pinnast ja alumine redelipulk tuleb jätta maapinnast soovitavalt mitte kõrgemal kui 1000-1200mm. Joonis 2.

2. Seinaredeli jalad (3) on pakendis 1000mm pikkused.
Seinaredeli jalad lõigatakse õigesse pikkusesse nii, et redeliraam jääks räästast või vihmaveerennist vähemalt 200mm kaugusele, joonis 2.

Seinaredeli jalad (3) kinnitatakse seina külge (puit, betoon,tellis, sw paneel jne.) sobivate kinnituskruvidega. Võimalusel jalad (3) kinnitatakse seina kandva konstruktsioonide külge ning tihendatakse nii, et vihmavesi ei satuks seinakonstruktsiooni sisse. Kinnituskruve komplektis kaasas ei ole, nende valik sõltub seina materjalist. Alumised seinaredeli jalad paigaldatakse esimese ja teise redelipulga vahele ja ülemised räästa lähedale, joonis 2.

3. Seinaredeli jalad kinnitatakse ümber redeli raami klemmidega (4). Klemmid on pakendis U-kujulised. Klemm paigaldatakse ümber redeliraami ja kinnitatakse kahe M8 x 25- ja ühe M8 x 40 poldi ja mutriga.

Maksimaalne lubatud jalapaaride kaugus üksteisest on 3000mm. Kui seinaredelile paigaldatakse turvasiin või turvapuur (joonis 5), tuleb kasutada lisa jalapaare(3). Kui seinaredelile kinnitatakse turvasiin siis joonis 2 näitel tuleb kasutada vähemalt nelja paari jalgu (3).

4. Räästatoed (6) kinnitatakse seinaredeli jalgade külge M8*25 poldi ja mutriga ning räästa külge 7*50mm LVI-kruvidega.Juhul kui räästakonstruktsiooni olemasolul seinaredeli jalgade pikkus ületab 300 mm, tuleb kasutada räästatugesid, joonis 2. Räästatugede ülesanne on toestada seinaredelit koormamisel.

5. Seinaredeli kaared (2) kinnituvad seinaredeli raami külge kahe M8*40 poldi ja mutriga. Katuseredelile kinnitatakse U-kinnitusega (5b) kahe M8*40 poldi ja mutriga. Katusekattele kinnitatakse kaared L-kinnitustega (5a) .L-kinnitus läheb kaare külge M8*40 poldi ja mutriga. Kinnitustarvikuid katusekattesse kinnitamiseks komplektis kaasas ei ole, nende valik sõltub katusekattematerjalist. Kaarte vahele on võimalik kinnitada nelja M8*40 poldi ja mutriga platvorm (12) , joonis 3.

6. Kaare tugikaari (7) kasutatakse juhul, kui ülakaart ei saa kinnitada katuseredeli külge või teise katusekattesse. Tugikaare kokkusurutud ots lükatakse ülakaare katusepoolse otsa sisse. Liide kinnitatakse M8×40 poldi ja mutriga. Tugikaare teine ots kinnitatakse seinaredeli klemmiga redeliraami külge, kasutades kahte M8 x 25 ja ühte M8 x 40 polti ja mutrit, joonis 1.

7. Seinaredeli ronimistõke (9)
Ronimistõke asetatakse redelile selliselt, et see kataks alumised redelipulgad. Ronimistõke surutakse ettevaatlikult allapoole, kuni see on fikseerunud. Ronimistõkke saab vajadusel lukustada, joonis 1.

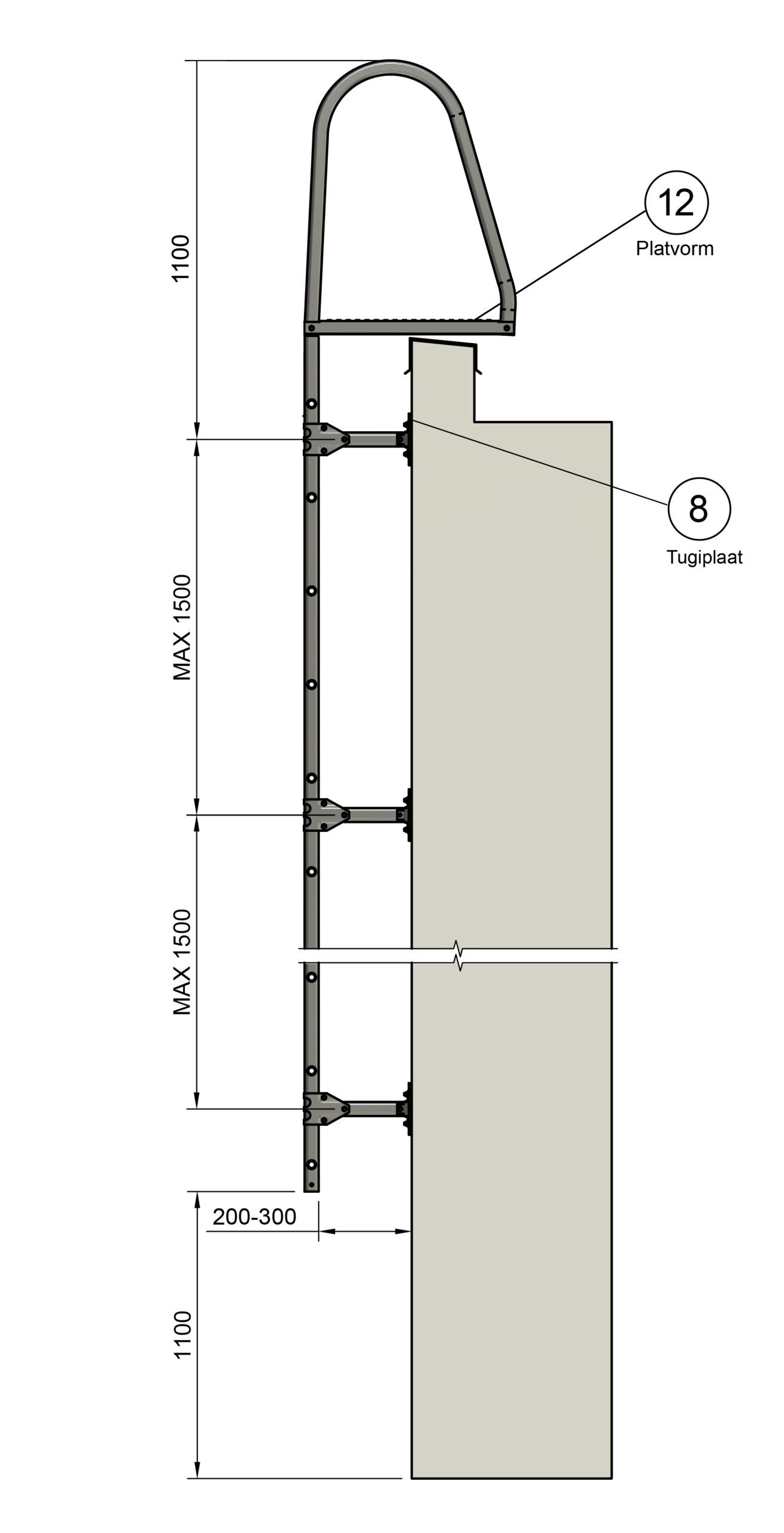

SEINAREDELI KINNITAMINE SANDWICHPANEELIDELE TUGIPLAATIDEGA (detail nr. 8)

Seinaredeli jalgade tugiplaat (joonis 4, detail nr.8 ) sobib seinaredeli paigaldamiseks sandwichpaneeli pinnale kui ka teistele seinakatetele, joonis 3. Tugiplaat on valmistatud kuumtsingitud terasest. Tugiplaat kinnitatakse seinaredeli jalgade külge kahe M8*25 poldi-mutriga ja sandwichpaneeli pinnale terava otsaga plekikruvidega (14 tk.). Paigaldamisel tuleb tagada tugiplaadi ja seinakatte vaheline veetihedus. Kaarte vahele on võimalik kinnitada nelja M8*40 poldi ja mutriga platvorm (12), joonis 3.

Tugiplaatide vahekaugus (seinaredeli jalgade vertikaalne samm) on mitte suurem kui 1500 mm.
Seinaredeli raami kaugus seinast 200…300mm.

Seinaredeli kinnituste paigaldamisel koos tugiplaadiga või ilma tuleb veenduda kogu komplekti stabiilsuses ja kinnituslahenduse kandevõimes. Juhul kui kasutuskohas on seinaredeli kinnitusele erinõuded, tuleb neid täita.

Tugiplaadi katsetamisel kasutati Balexi valmistatud sandwichpaneeli ja kinnitati paneeli külge terava otsaga Würth RST tiheda keermega kinnituskruviga 6x25mm (TP art.-Nr. 020106025). Paigaldusviis vastas seinaredelitele määratud nõuetele.

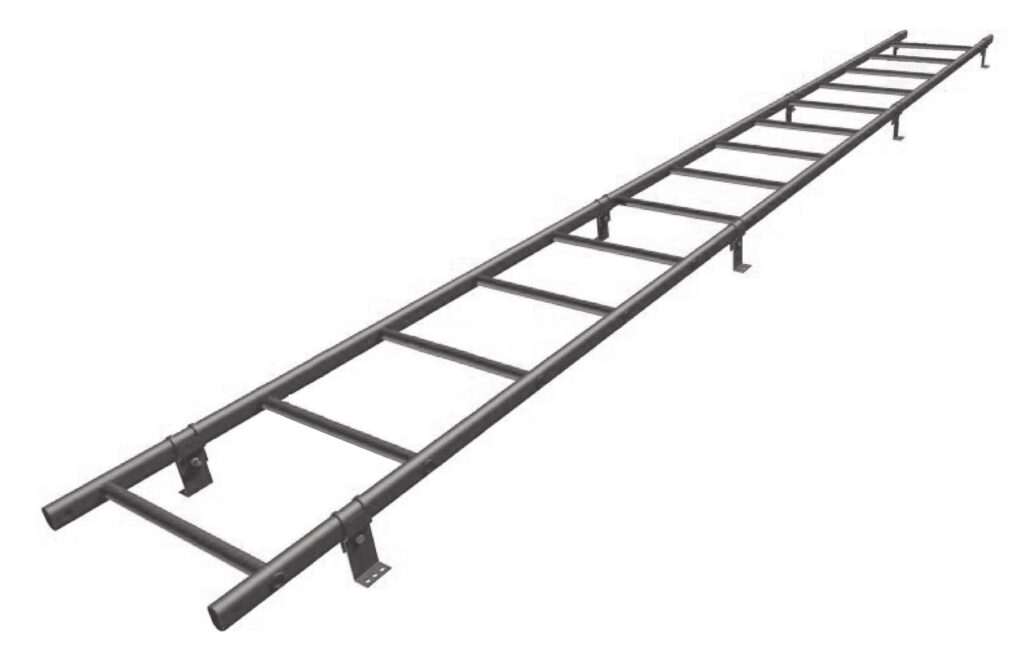

B. KATUSEREDEL KIVI- JA TRAPETSPROFIILIDELE

Komplekti kuuluvate detailide loetelu leiad lehe ülaservast

1. Katusredeli raami (1) õige pikkus leitakse järgnevalt: mõõdetakse kaugus harjast kuni räästani miinus 400mm.  Seejärel valitakse sobivaim standardne raam. Standardsed raami pikkused on toodud tabelis ülalpool.

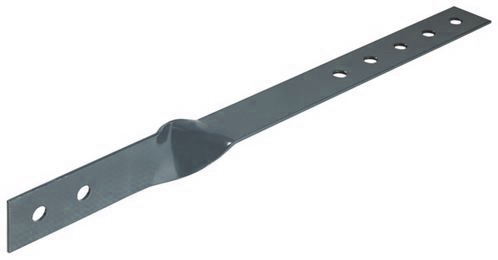

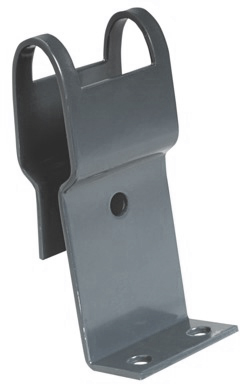

2. Seejärel paigaldatakse redeli raamile katusejalad (11). Katusejalg kinnitatakse polt-mutter M8*25 liidesega raami külge (soovitus: katusejalg painutage kumeraks ümber raami, raami alusena kasutades, sel juhul tekib raami kopeeriv kumerus). Katuseredel tuleb kinnitada vähemalt ülemisest ja alumisest otsast 7*40mm kruvidega katuse kandvate konstruktsioonide külge (EN 12951 punkt 5.3.1). Klass2 nõuete kohaselt paigaldatud katuseredelile võib kinnitada turvaköie. Turvaköis kinnitatakse redeli küljepuu või pulga külge aga mitte allpoole viimasest redelijala paarist. Turvaköit tohib katuseredeli kohta kasutada korraga vaid üks kasutaja ja kogumass ei tohi ületada 150 kg. Katusejalad paigaldatakse sammuga mitte üle 1400mm ja paigaldatakse roovi kohale.

Redeliraamide omavaheliseks liitmiseks kasutatakse M8x40 polt-mutrit.

  11 – katusredeli jalg                     14 – katuseredeli harjakinnitus

3. Klass1 nõuetele vastava paigalduse korral võib redeli ülemise otsa kinnitada spetsiaalse harjakinnitusega (14). Harjakinnitus kinnitub redeli külge M8*40 polt-mutter liidesega (on kaasas komplektis) ja harjapleki alla roovitusele 7*40mm (neid kruve kaasas pole, nende vajadus sõltub roovitusest).

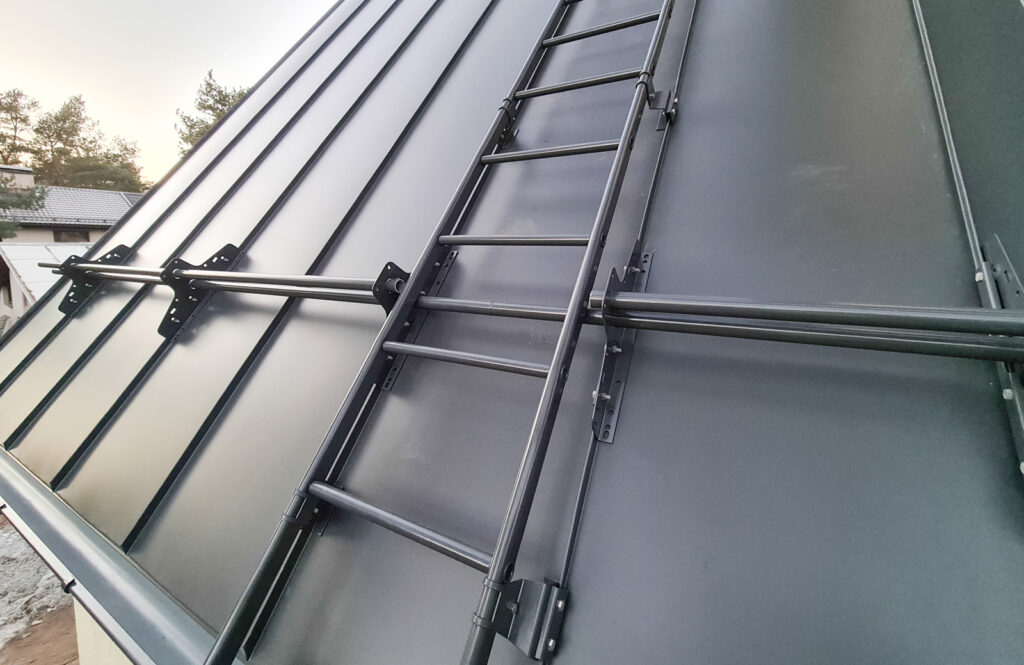

C. KATUSEREDEL VALTSKATUSELE

1. Katusredeli raami (1) õige pikkus leitakse järgnevalt: mõõdetakse kaugus harjast kuni räästani miinus 400mm. Seejärel valitakse sobivaim standardne raam. Standardsed raami pikkused on toodud tabelis ülalpool.

2. Paigaldage katuse jalad maksimaalselt 1400 mm vahedega. Katusejalad ja vasturauad paigaldatakse alati redeliraami välispoolelt, keerates kinnitusaasa ümber redeliraami nii, et laiem osa jääks valtsi vastu. Katusejalad ja vasturauad kinnitatakse redeliraami külge M8*40 polt mutriga.

3. Katuseredeli kõige ülemise ja alumise katusejala paar vastu kinnitatakse vasturaud ning pingutatakse jõuga 35 Nm M8*40 poldi ja mutri abil.

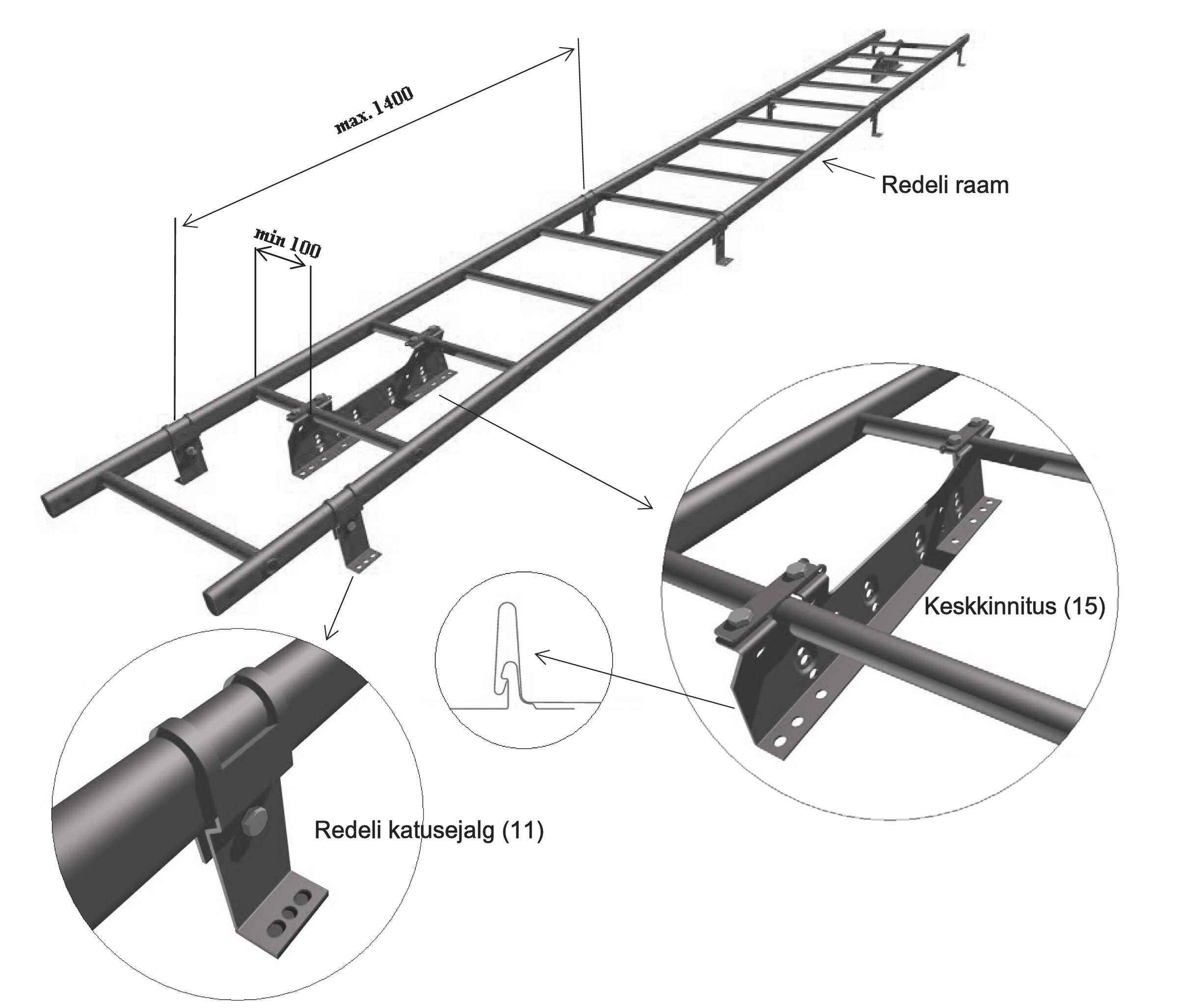

D. KATUSEREDEL KLASSIK KATUSELE

NB! Tegevusi 1 – 4 soovitame teha maapinnal, mitte katusel.

1.  Redeli katusejala (11) alla kleebitakse tihendilint. Seejärel kinnitatakse katusejalg redeli raamile ühe M8 polt-mutri abil sammuga mitte üle 1400mm. Kinnitatakse lõplikult.

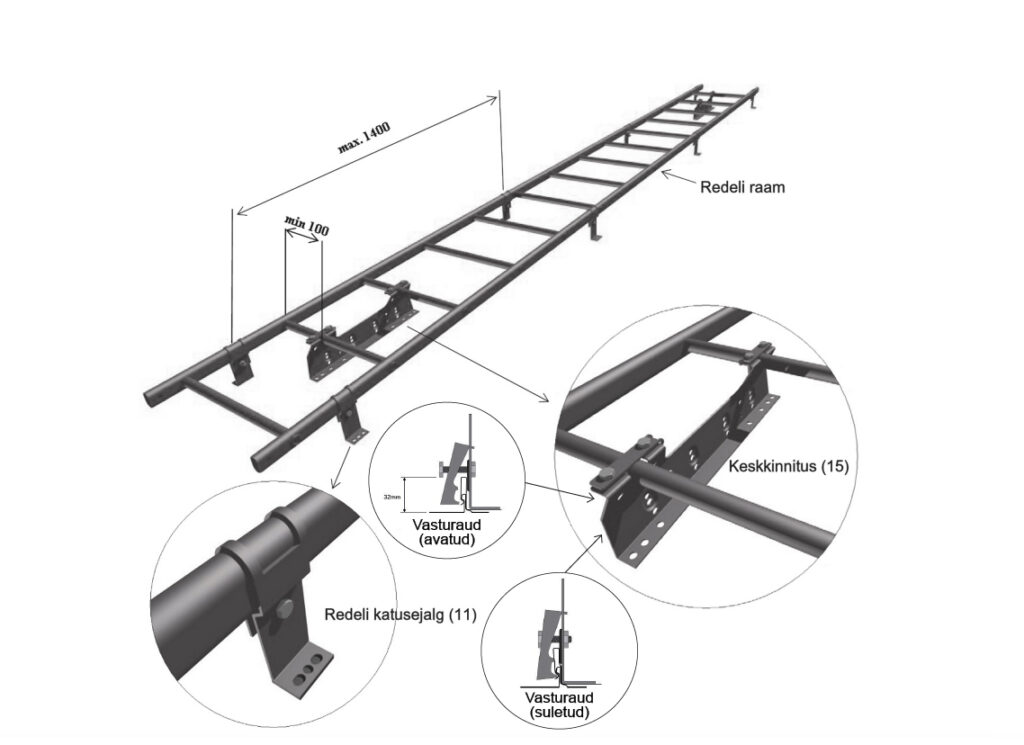

2.  Keskkinnitus (15) asetatakse redeliraami alla ja kinnitatakse nelja M8 polt-mutriga redelipulkade külge, kuid ei keerata veel lõplikult kinni.

3.  Asetatakse redeli keskkinnitus (15) redeliraami ala- ja ülaosasse, maksimaalne vahe 4000 mm. Keskkinnitus peab olema asetatud vastu profiilpleki valtsi seda serva, kus ei moodustu järgmise paaniga ülekatet. Kui redel on pikem kui 6000mm, lisatakse kolmas keskkinnitus.

4. Keskkinnitus (15) paigaldatakse vähemalt 100mm kaugusele redeliraami äärest (vt.joonist ülal). Ära kinnita veel lõplikult.

5.  Tõsta redelikomplekt katusele ja kinnita vasturaua (16) abil Klassiku püstvaltsi pealt (mitte läbi valtsi!) nelja M8 polt-mutri abil jõuga 28 Nm ühe poldi kohta.

Nüüd kinnitatakse kõik liited lõplikult, jälgides redeli raami paralleelsust Klassiku püstvaltsiga.

Palume jälgida vasturaua korrektset kinnitusasendit allpooltoodud skeemil. Vasturaud peab AS Toode Klassiku korral ulatama valtsi luku peale. Teiste tootjate Klassiku lukustus võib erineda ja sel juhul tagab kinnituse ka valtsile vasturaua kinni “poomine”. Valtsi alla kinnitatud vasturaud ei taga nõuetekohast kinnitustugevust.

HOOLDUS: kontrollida liited ja kinnituskohad. Vajadusel puhastada redel mustusest ja jääst.Roostes kohad puhastada ja värvida. Katki läinud tooted vahetada uute vastu.

Katuseredelid on toodetud ja katsetatud kooskõlas standardiga EN 12951. Redelite siselaius on 400 mm ja ümarpulkade läbimõõt 25 mm. Standardis EN 12951 määratakse katuseredelitele kaks paigaldusvarianti: klass 1 ja klass 2. Isikukaitsevahendeid saab kasutada vaid klass 2 alusel paigaldatud katuseredelite juures.Katuseredelid on läbinud standardi EN 12951 klass 2 nõuetele vastavad staatilised ja dünaamilised katsed.

AS Toode poolt toodetud katuse turvaelemendid (katusesilla ja katusredelite komplekt) tagavad turvalisuse katusel liikumisel kui järgitakse paigaldusjuhendite nõudeid ja toodetele tehakse regulaarset kontrolli. Standardi EN516 kohaselt tuleb katusesildade ja -redelite Klass2 paigalduse korral läbi viia järelkontroll pädevate ettevõtete poolt, vähemalt kaheteistkümne kuulise (ühe aasta)  intervalliga.

Iga-aastane kontroll peab sisaldama järgmist:

– detailide omavaheliste liidete kinnituse kontrolli.
– katusesildade ja -redelite komplektide kinnituse kontrolli katusele või katusekattele (sõltuvalt katusekattest võib see olla erinev).
– kohtades, kus tekib regulaarselt suurem lumekoormus tuleb sooritada kontrolli tihedamini, vastavalt vajadusele, kuid mitte harvem kui kord aastas.
– ülemäärase lume- ja jääkoormuse korral tuleb katusesillad ja -redelid puhastada jooksvalt.
– toodete pinnakatte (värvkatte või tsingitud toodete korral tsingipinna) olukorda. Vajadusel tuleb vigastatud kohad parandada parandusvärvidega või tooted vahetada.
– mehaaniliselt vigastatud või muul moel kahjustatud tooted tuleb parandada või asendada.

E. SEINAREDELI TURVAPUUR

Seinaredeli turvapuur (joonis 5) koosneb vertikaalribidega ühendatud horisontaalsetest turvapuuri kaartest.

Kaar sisemõõt on 750 mm. Vertikaalribide pikkus on 1200 mm.

Vertikaalribid peavad olema kinnitatud kaare sisse ja võrdsete vahekaugustega. Vertikaalribid peavad olema paigaldatud kaarte suhtes risti. Turvapuuri alumine kaar peab asuma lähtekohast vähemalt 2200mm ja kuni 3000 mm kõrgusel .

Komplekti kuuluvad:
1. Turvapuuri kaar (läbimõõt 750mm)
2. Turvapuuri vertikaalribi (L=1200mm)
3. Turvapuuri diagonaaltugi
4. Keermeslatt ja mutrid

Seinaredeli turvapuuri saab paigaldada peale seinaredeli paigaldamist või ka selle paigaldamise ajal.

1. Turvapuuri kaar kinnitatakse keermeslati ja mutritega läbi redeliraami astme. Iga järgneva kaare vahele jääb 1200mm ehk kolm redeliraami astet. Joonis 5

2. Diagonaaltoed (2tk) kinnitatakse alumise turvakaare külge M8*25 poldi ja mutriga ning ülemine osa keermeslati ja mutritega läbi redeliraami astme.

3. Vertikaalribid paigaldatakse (L=1200mm) kahe horisontaalse turvapuuri kaare vahele (450mm redelil 7 tk . ja 700mm redelil 8 tk.) Vertikaalribid paigaldatakse kaarte sisse ja kinnitatakse M8x25mm poldi ja mutriga .

4. Ülemine turvakaar kinnitub seinaredelikaare külge M8*40 poldi ja mutriga. Poldi ava puuritakse seinaredelikaare sisse.

Seinaredeli turvapuur vastab RT 85-11132 nõuetele ja mõõdud vastavad EN 14122-4:2016 standardile.

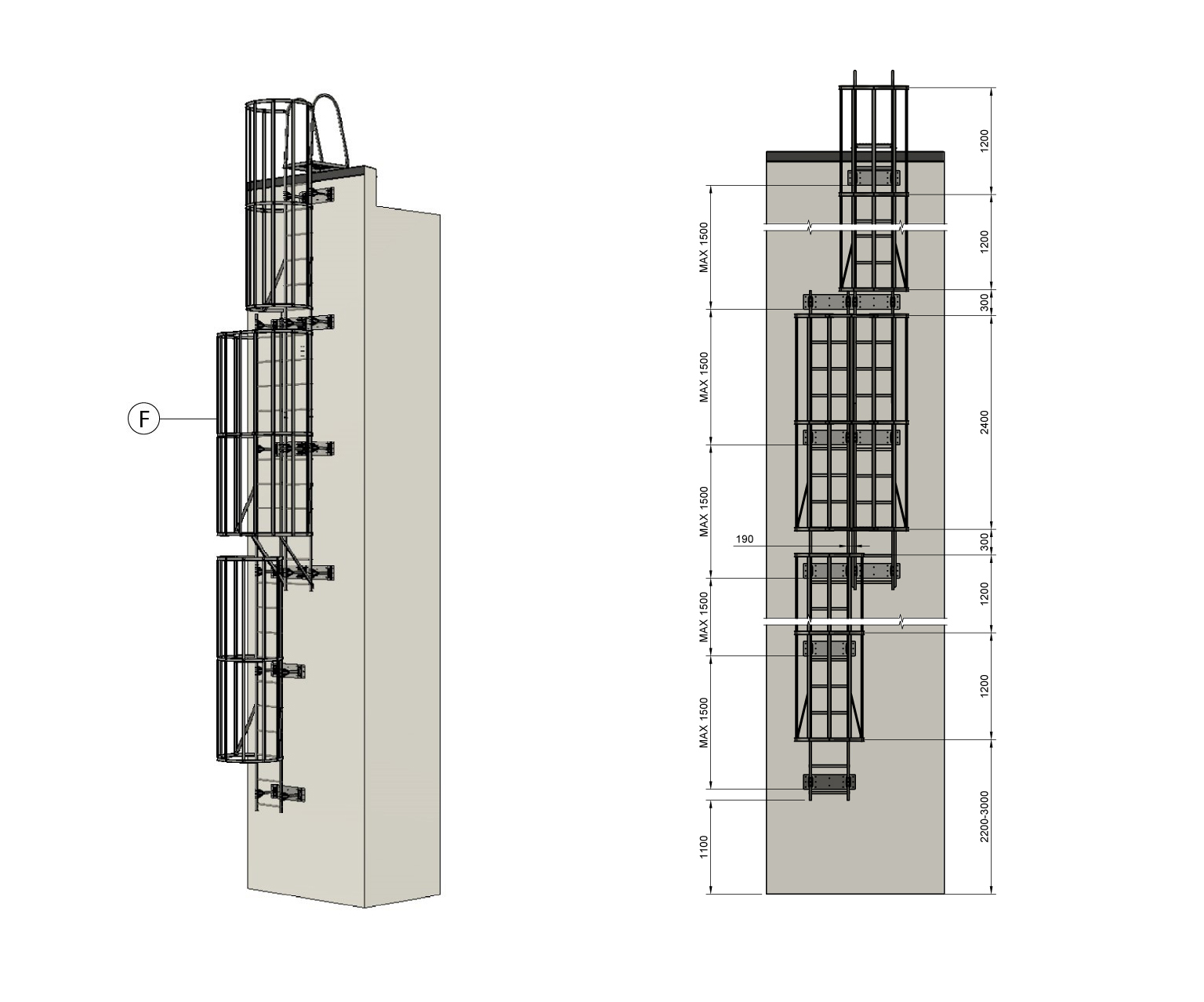

F. SEINAREDELI TURVAPUURI VAHEPLATVORMI KOMPLEKT. H=2400 mm

Komplekti ( F) kuuluvad:
1. Turvapuuri kaared 3 komplekti (poolkaared 6tk. + ühenduslatt 3tk.)
2. Turvapuuri vertikaalribid (L=1200mm) 10 tk.
3. Turvapuuri diagonaaltoed 2 tk.
4. Keermeslatid 4 tk. ja mutrid 8 tk.
5. Vaheplatform 1 tk.
6. Vaheplatvormi tugipostid 2 tk.
7 M8*25 poldid ja mutrid (20 tk.) ja M8*40 poldid ja mutrid (4 tk.)

1. Turvapuuri kaarte komplektid 3 tk. (poolkaared ja ühenduslatid) kinnitatakse keermeslati ja mutritega läbi redeliraami astmete sisse. Kaarte vahele jääb 1200 mm Paigaldamist alustakse alumise turvapuuri kaare komplektist.

2. Vaheplatvorm kinnitatakse redeliraami külge keermeslati ning mutritega ja tugipostid (2tk) M8*40 poldi ja mutriga.

3. Diagonaaltoed (2tk. ) kinnitatakse alumise kaare komplekti külge M8*25 poldi ja mutriga ning ülemine osa keermeslati ja mutritega läbi redeliraami astme.

Turvapuuri vaheplatvormi komplekt koosneb vertikaalribidega ühendatud horisontaalsetest turvapuuri kaartest kogukõrgusega 2400 mm. Vertikaalribid pikkusega 1200 mm peavad olema kinnitatud kaarte sisse ja paigaldatud kaarte suhtes risti, joonis 7.

Kahe järjestikuse seinaredeli käigu vertikaalne kattumine on kuni 2500 mm. Ülemise seinaredeli käigu turvapuur algab vaheplatvormi tasapinnast 2700 mm kõrgusel. Seinaredeli käikude kahe järjestikuse posti vahele, kindla käehaarde tagamiseks tuleb jätta vähemalt 100mm pikkune vahe. Seinaredeli tugiplaate (8) paigaldades on vahe 190 mm, joonis 7.

Vaheplatvorm on vajalik kui hoone kõrgus on 10 m ja rohkem. Alla 10-meetristel redelitel vaheplatvormi kohustust ei ole. Üle 10-meetri kõrgustel hoonetel vaheplatvormide vahekaugus on 6000 mm .

Seinaredeli turvapuuri vaheplatvorm vastab RT 85-11132 nõuetele ja mõõdud vastavad EN 14112-4:2016 standardile.

SEINAREDELI TOIMIVUSNÄITAJAD:

Seinaredelid koos kinnitustega peavad deformeerumata kestma vähemalt 2,6 kN vertikaalsuunalist punktkoormust iga kahe meetri kohta. Seinaredeli kaared ja selle kinnitused peavad kestma vähemalt 0,5 kN ristsuunalist väljapoole tõmmatud koormust . Redeli vertikaalpostid (25*40mm) ja redelipulgad (25mm) on valmistatud kuumtsingitud (275 g/m²) terastorudest (RT 85-11132).

1.  Mõõdud: redeliraami laius 400 mm ja 700mm, pulkade vahekaugus 300mm, läbimõõt 25 mm
2. Pinnakatte paksus: tsink 275 g/m² + pulbervärv
3. Koormus- ja väändetest:
– redelipulga staatilise koormuse puhul 1,5 kN on kõrvalekalle 5 mm ning 2,6 kN korral 15 mm.
– redelipulga väändetest (50 Nm) on läbitud.
– seinaredel koos kinnitustega läbis dünaamilise testi (2500 mm kõrguselt kukkuv 100 kg mass).
– korrosioonikindluse klass RC3.

Katuseredelid on paigaldatud                                         Ettevõte:                                               Katusemeister:
(Ei ole nõutud seinaredelite ja turvapuuride kohta)

►  vastavalt Klassile 1:
►  vastavalt Klassile 2:
