TORULUMETÕKETE DIMENSIONEERIMINE

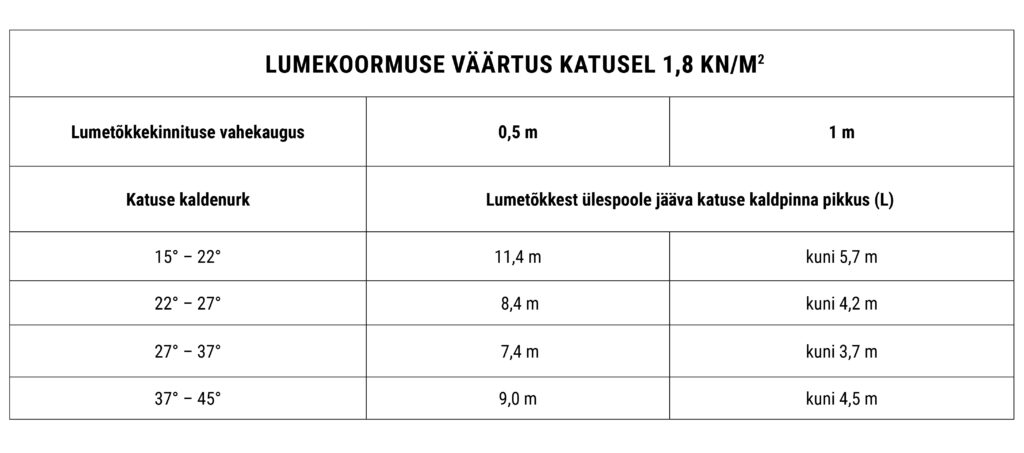

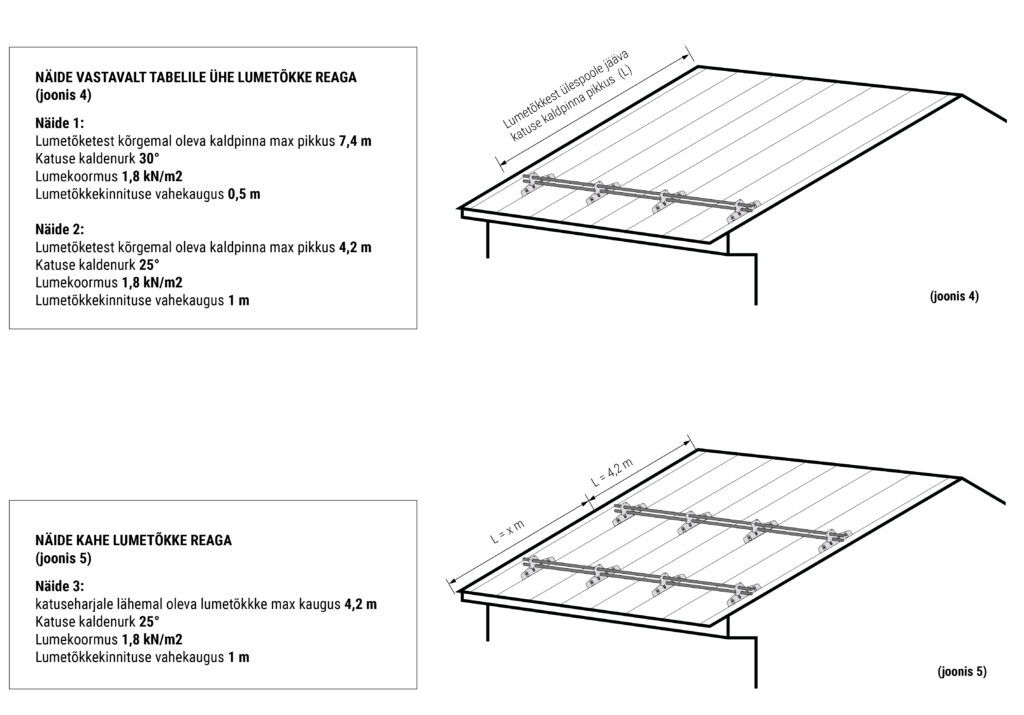

Tabelis on välja toodud lumetõkkekinnituste vahekaugused vastavalt katuse kaldenurgale ja katusepaani pikkustele arvestades lumekoormust 1,8 kN/m²
Toode AS torulumetõkked on võimelised kandma katuse kalde suunalist koormust vähemalt 5 kN/m; seda juhul, kui on järgitud antud tabelis toodud väärtuseid.
Torulumetõke paigaldatakse kahes reas juhul, kui katusekatte paanipikkus on pikem kui tabelis näidatud.

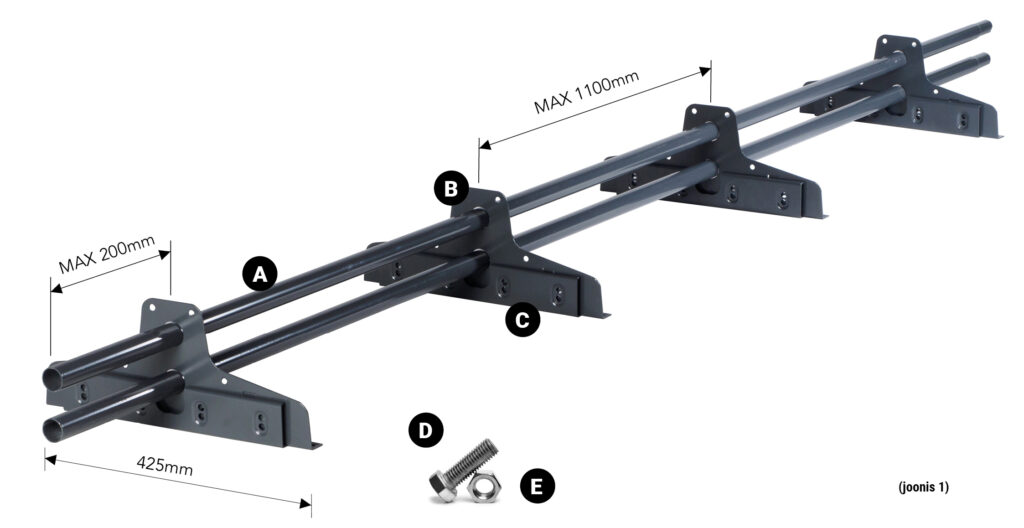

A. TORULUMETÕKKE PAIGALDUSJUHEND KLASSIKULE H32mm

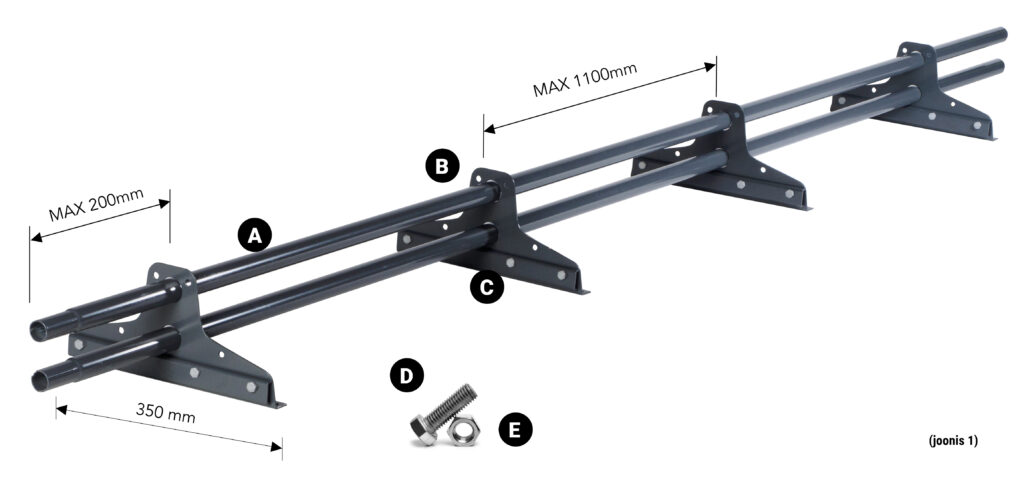

Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Vasturaud (3 tk./kinnitus)
D) Polt M8x25mm (3 tk./kinnitus)
E) Mutter M8 (3 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.

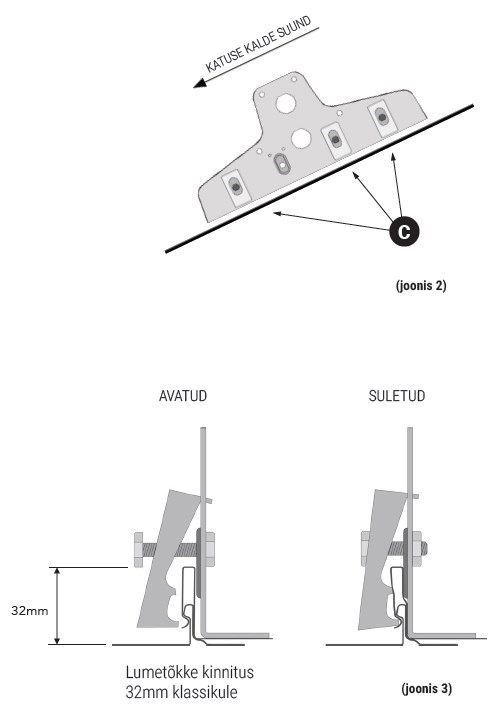

• Lumetõkkekinnitus paigaldatakse kolme vasturauaga (joonis 2, C) püstvaltsi kohalt pingutusmomendiga 28 Nm.
• Polte pingutada järk-järgult saavutades nõutud pingutusmomendi.
• Katuseharja poole paigaldatakse kaks vasturauda ja räästa poole üks vasturaud (joonised 2 ja 3).
• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkketorud liidetakse omavahel. Torude otsad on koonilised ja järgmine toru kinnitub eelmise sisse.
B. TORULUMETÕKKE PAIGALDUSJUHEND KLASSIKULE H25mm, H32mm, H38mm
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Vasturaud
D) Polt M8x25mm (4 tk./kinnitus)
E) Mutter M8 (4 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.
• Lumetõkkekinnitus paigaldatakse vasturauaga püstvaltsi kohalt pingutusmomendiga 28 Nm.
• Polte pingutada järk-järgult saavutades nõutud pingutusmomendi.

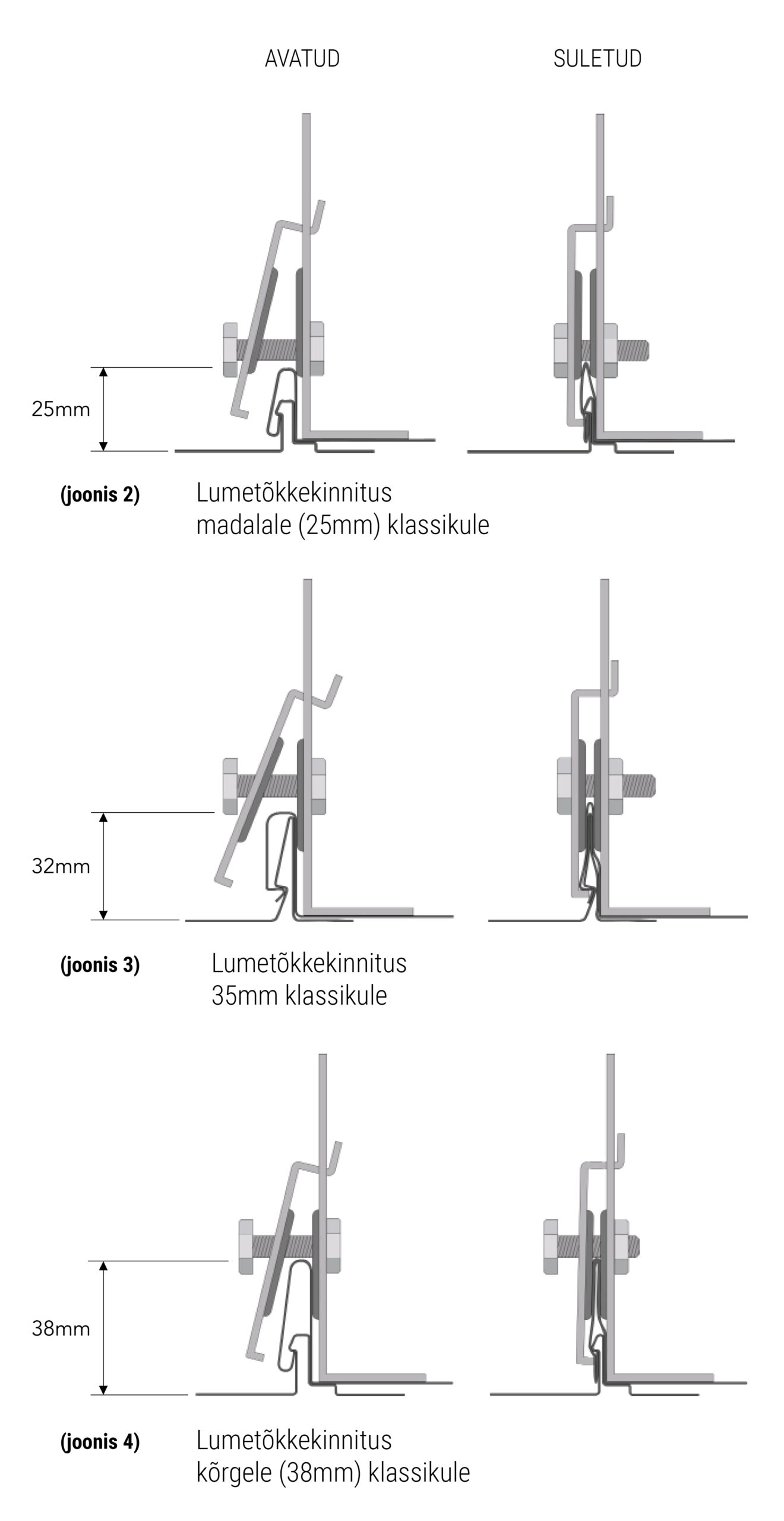

• Vasturaudade kinnitusskeemid erinevate kõrguste ning lukustustega toodetele on näha joonistel 2,3 ja 4.
• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkketorud liidetakse omavahel. Torude otsad on koonilised ja järgmine toru kinnitub eelmise sisse.
C. TORULUMETÕKKE PAIGALDUSJUHEND TRAPETSPROFIILILE TP20
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Kruvi 6,5 x 40mm + tihend (2 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.

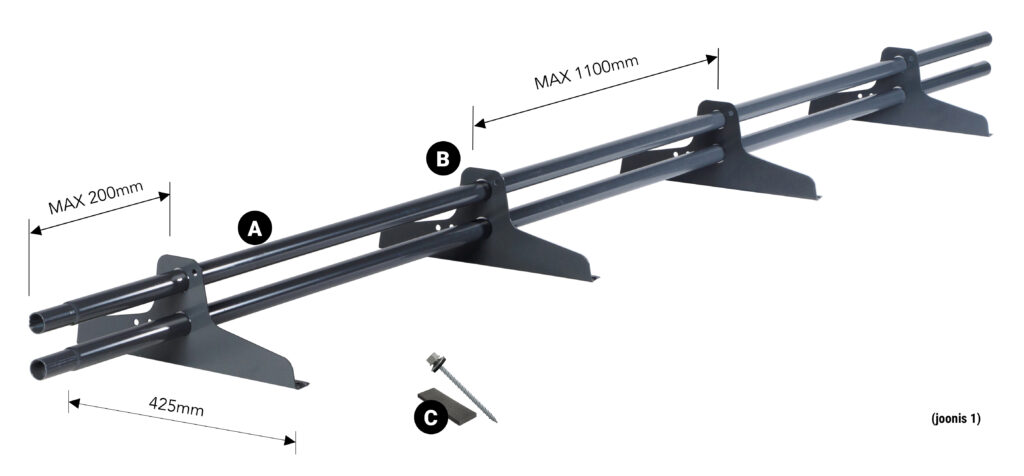

• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).

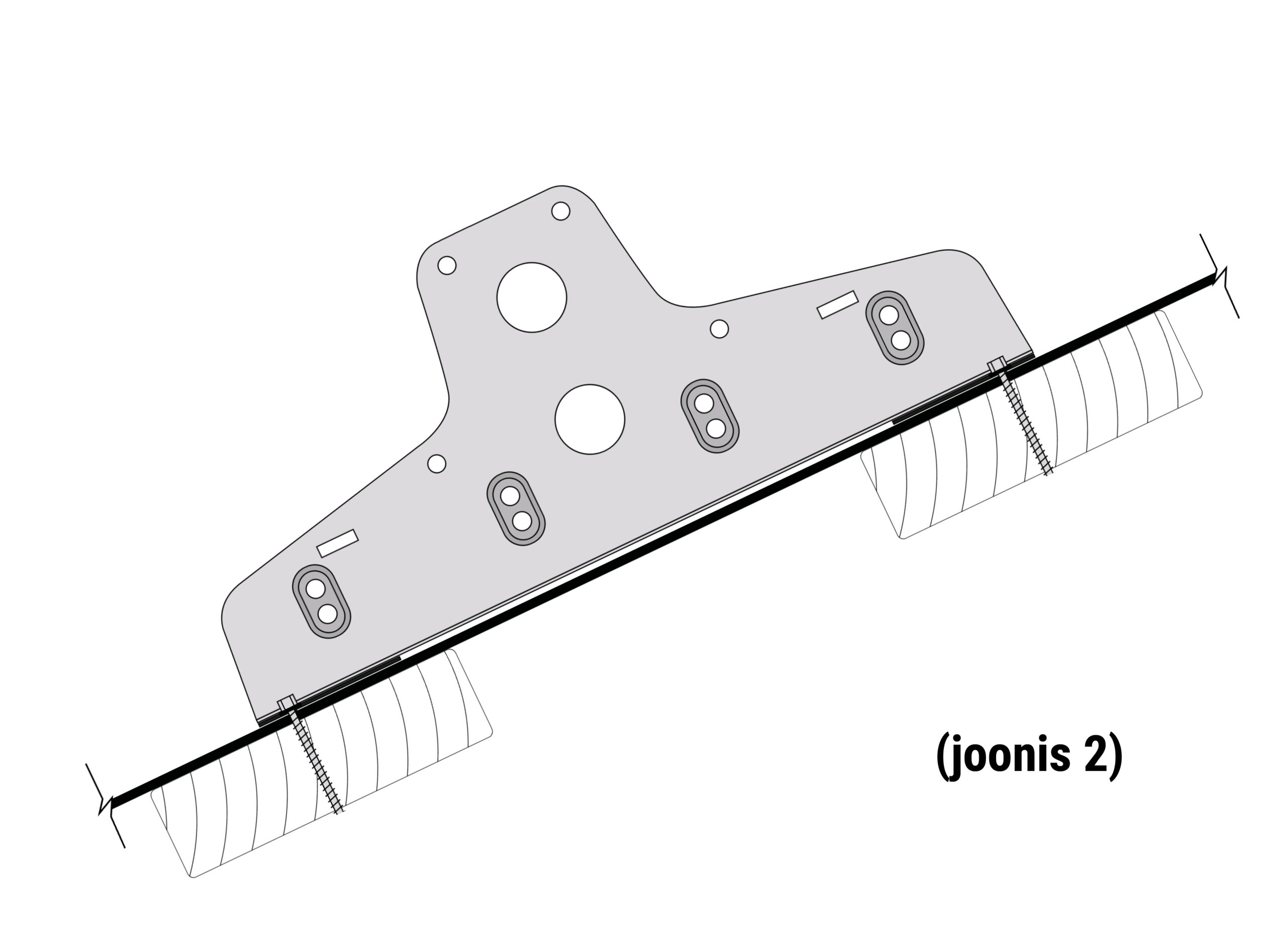

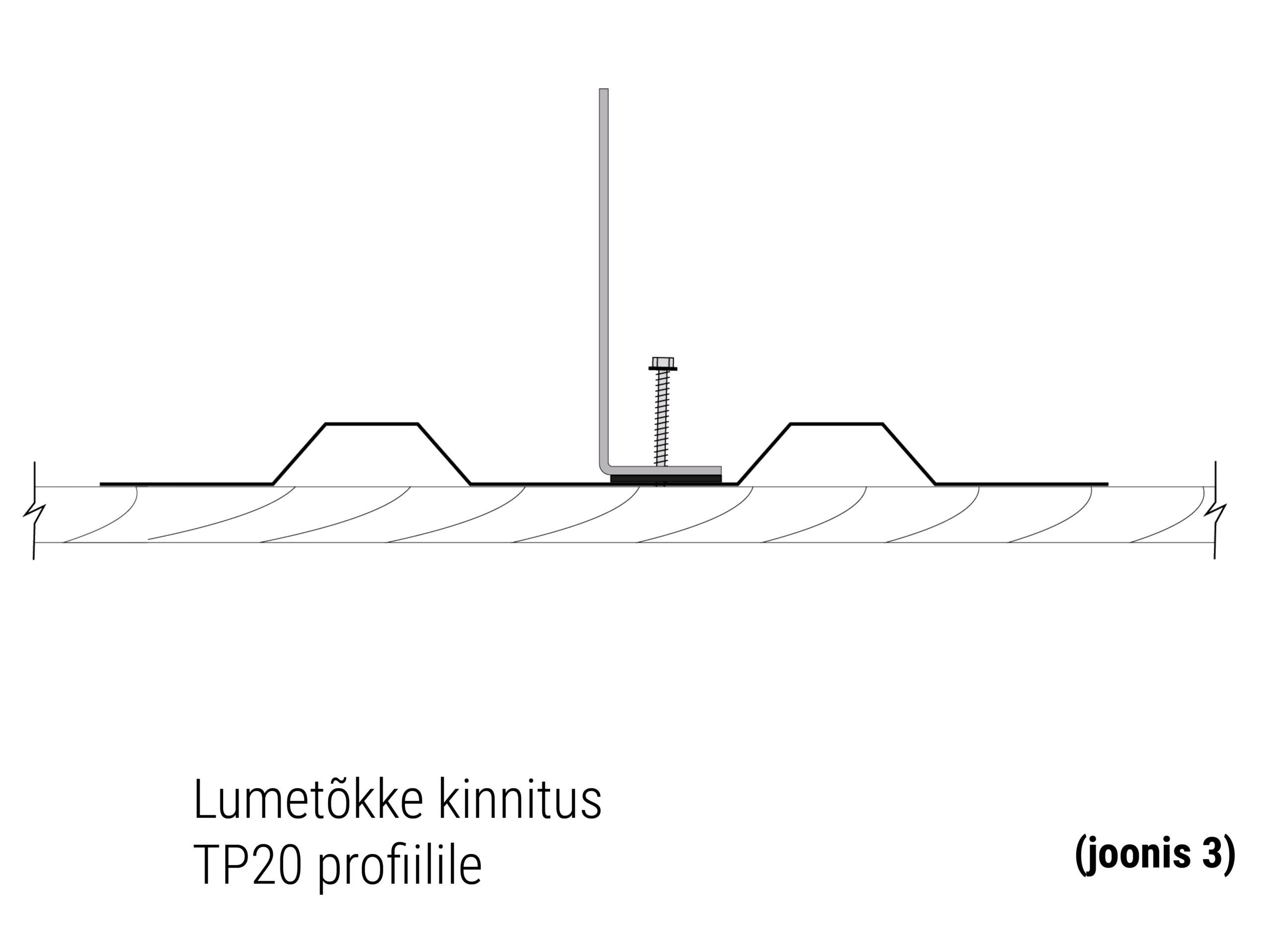

• Lumetõkke kinnitus paigaldatakse kahe kinnituskruviga (joonis 2 ja joonis 3) alusroovi külge
• Lumetõkketorud liidetakse omavahel. Torude otsad on koonilised ja järgmine toru kinnitub eelmise sisse.

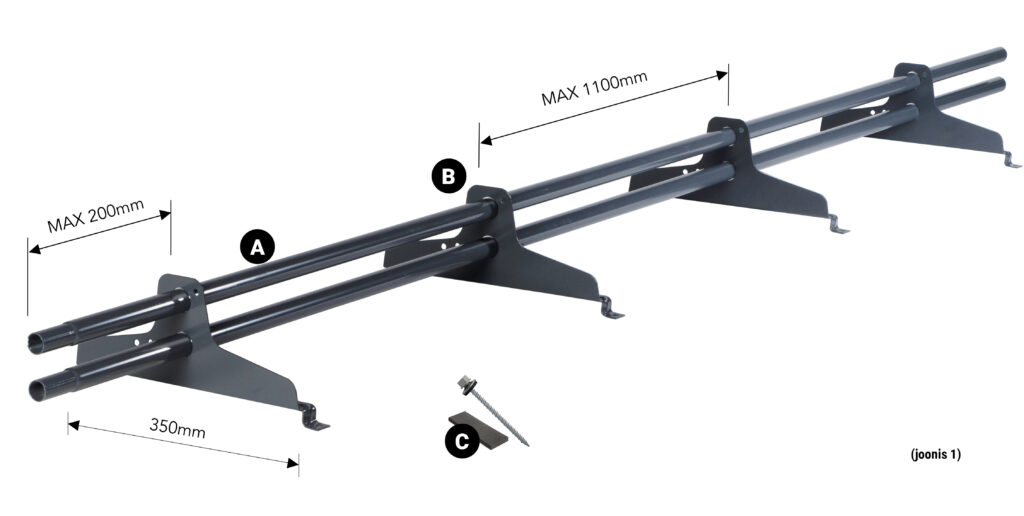

D. TORULUMETÕKKE PAIGALDUSJUHEND KIVIPROFIILILE
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Kruvi 6,5 x 40mm + tihend (2 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.

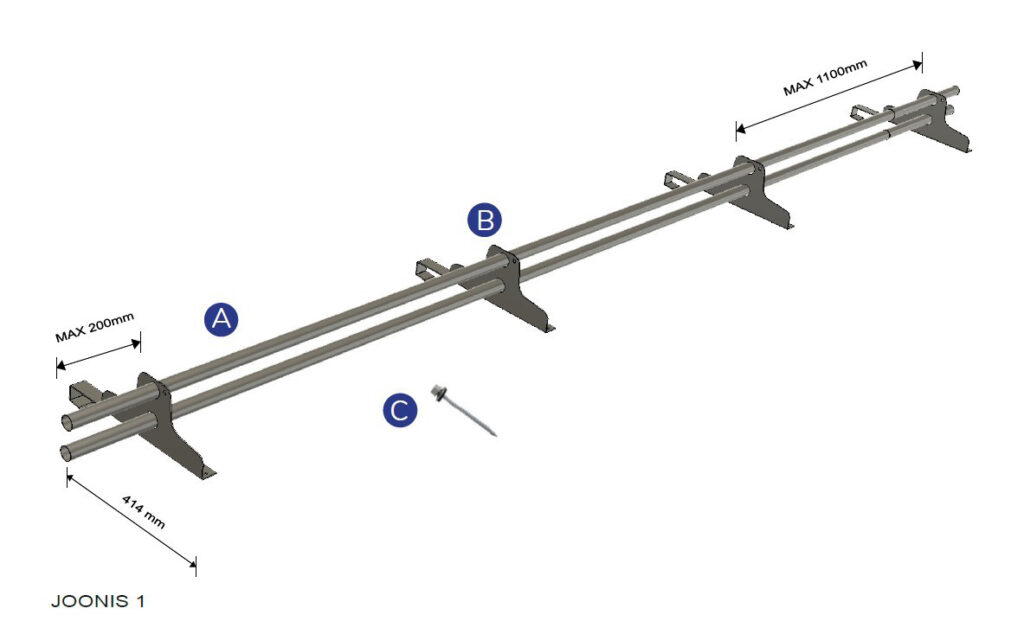

• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).

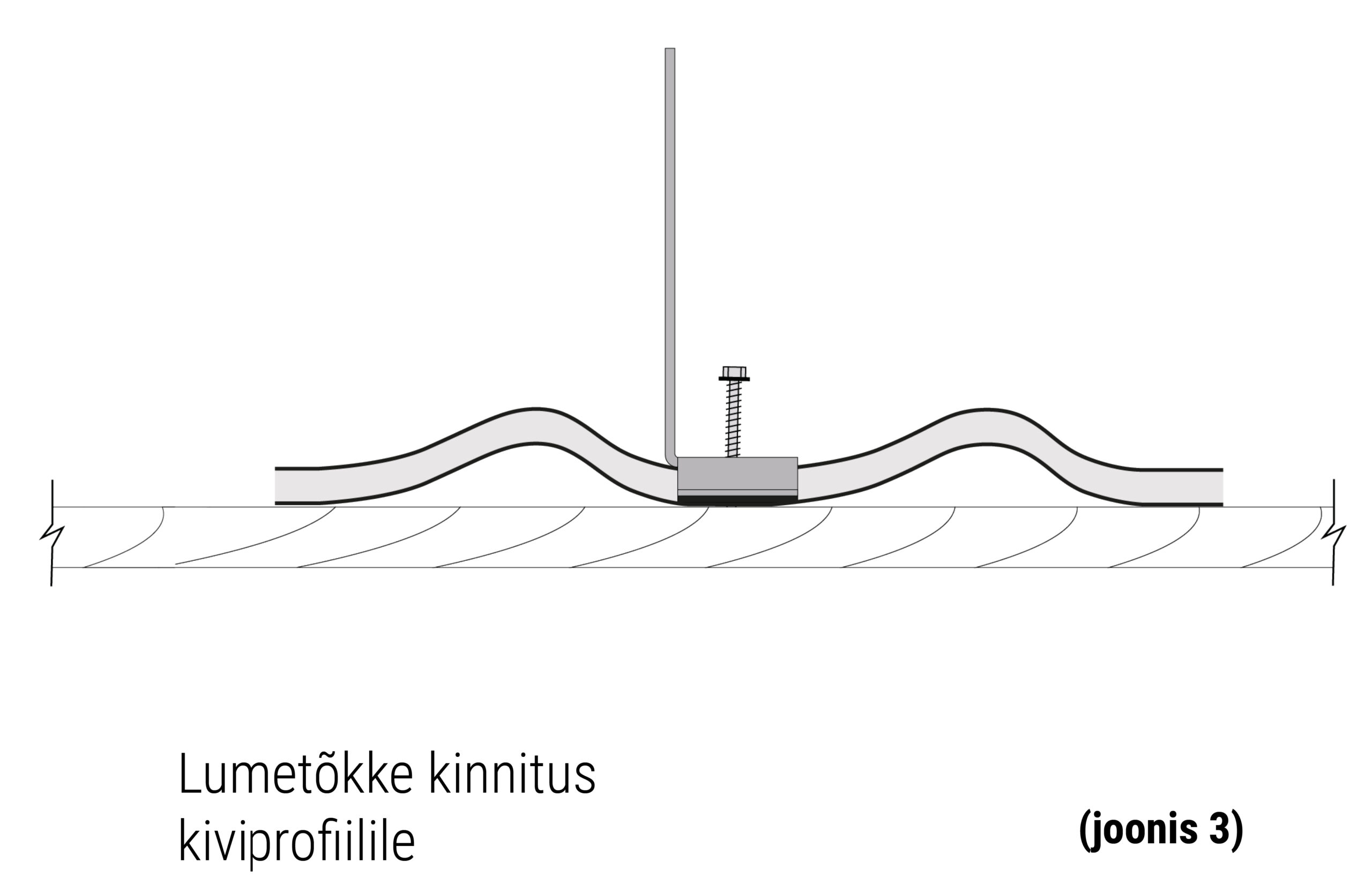

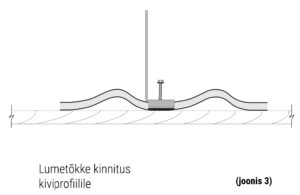

• Lumetõkke kinnitus paigaldatakse kahe kinnituskruviga (joonis 2 ja joonis 3) alusroovi külge
• Lumetõkketorud liidetakse omavahel. Torude otsad on koonilised ja järgmine toru kinnitub eelmise sisse.
E. TORULUMETÕKKE PAIGALDUSJUHEND VALTSKATUSELE
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Vasturaud (1 tk./kinnitus)
D) Polt M8x25mm (4 tk./kinnitus)
E) Mutter M8 (4 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.

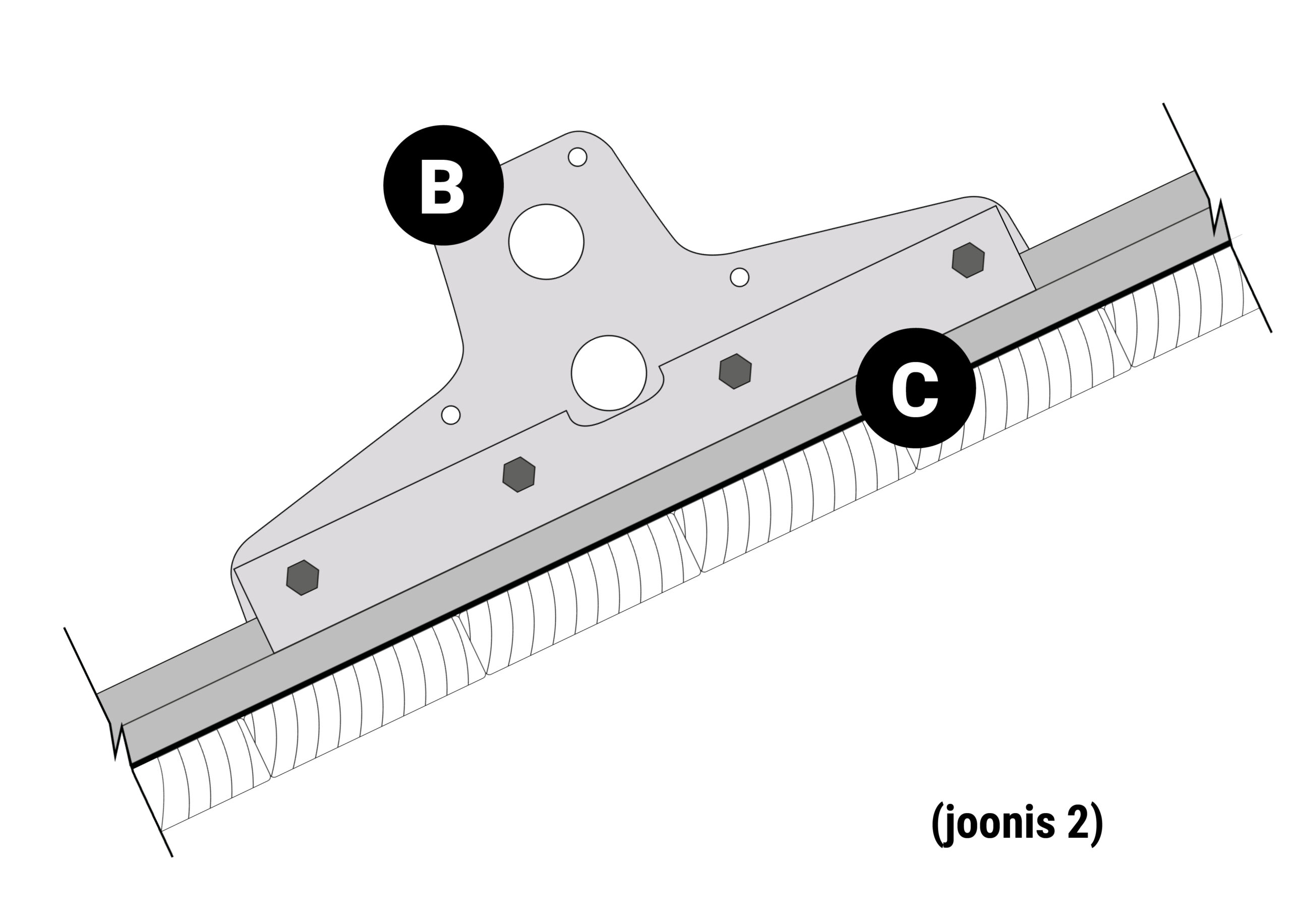

• Lumetõkkekinnitus paigaldatakse vasturauaga (joonis 2, C) püstvaltsi kohalt pingutusmomendiga 28 Nm.
• Polte pingutada järk-järgult saavutades nõutud pingutusmomendi.

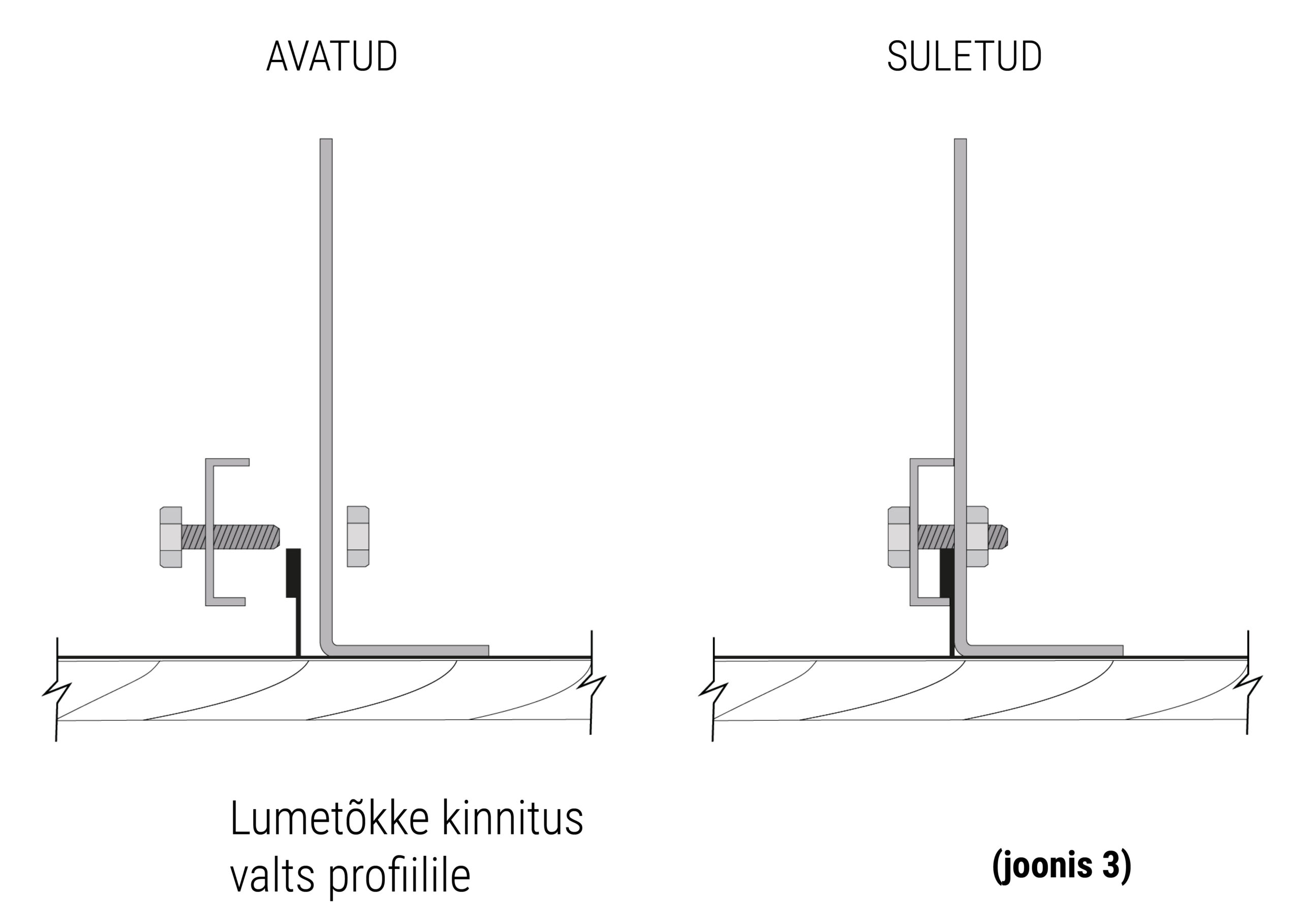

• Vasturaudade asend avatud ja kinnitatud (suletud) olekutes: joonis 2 ja joonis 3
• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele ja kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkketorud liidetakse omavahel. Torude otsad on koonilised ja järgmine toru kinnitub eelmise sisse.

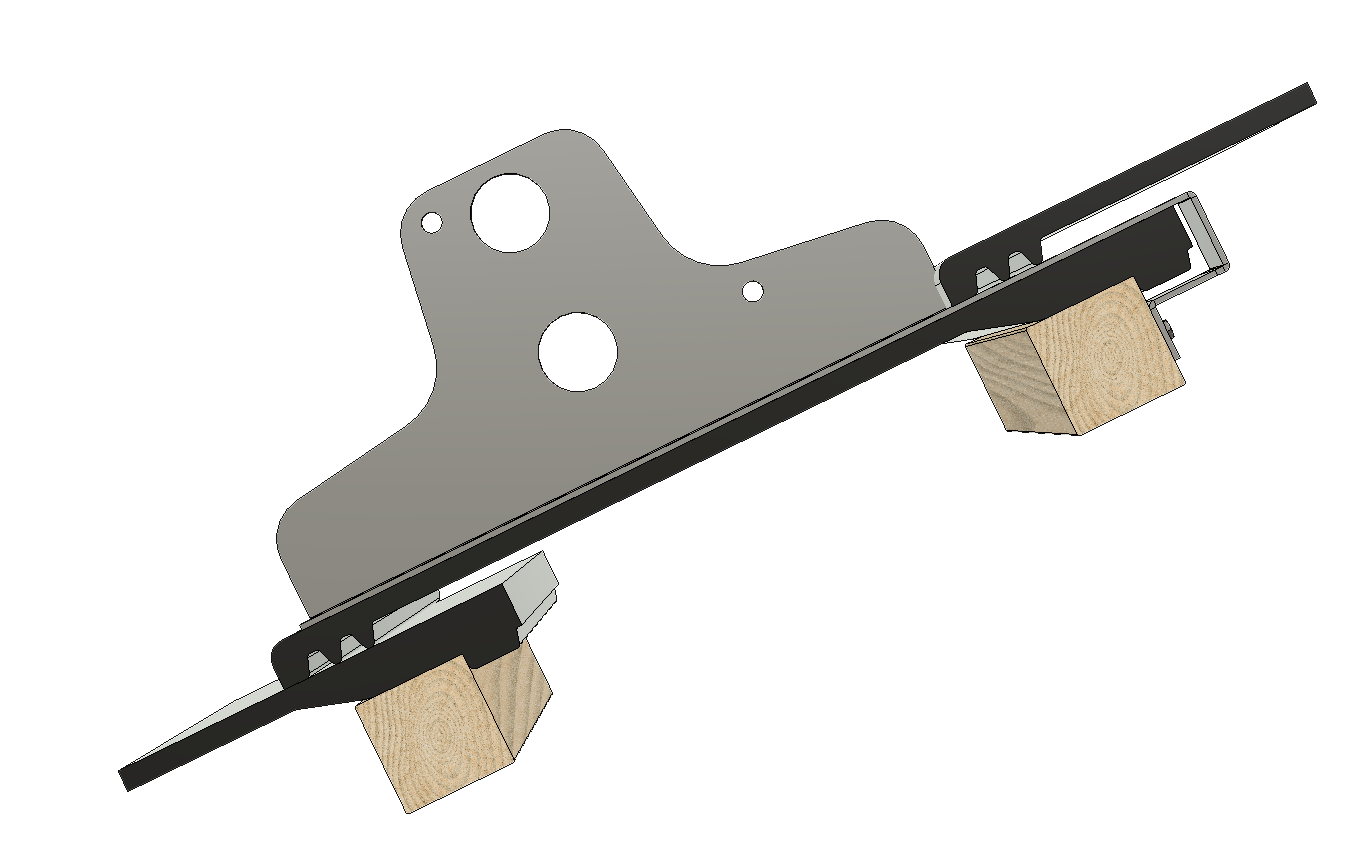

F. TORULUMETÕKKE PAIGALDUSJUHEND KIVIKATUSELE
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Kruvi 6,5x40mm (1 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.
• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele.
• Kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkke kinnitus paigaldatakse alusroovi külge ühe kinnituskruviga.
• Lumetõkketorude jätkamiseks lükatakse toru järgneva sisse, torude otsad on koonilised.

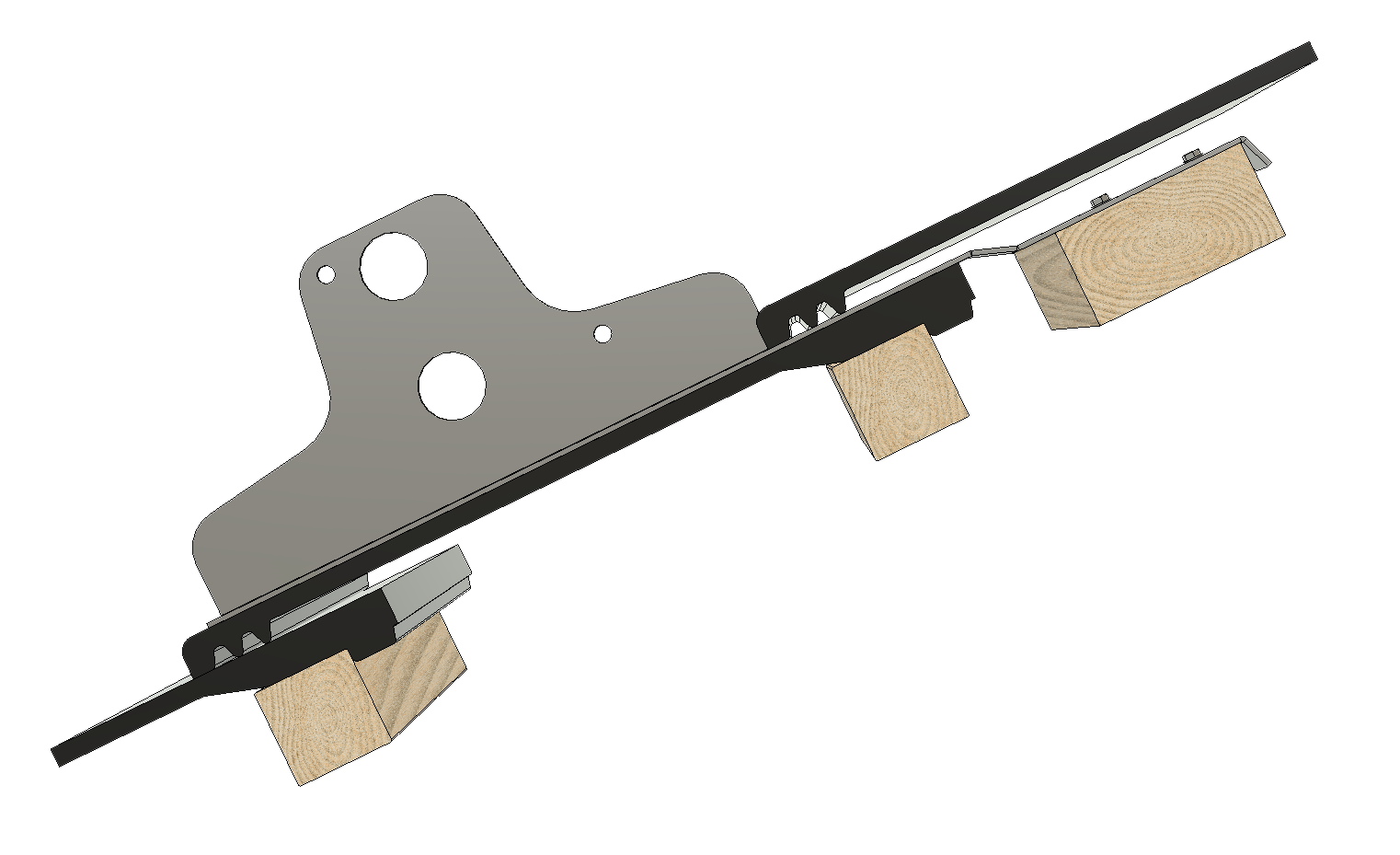

G. TORULUMETÕKKE PAIGALDUSJUHEND LISAROOVIGA KIVIKATUSELE
Osade loetelu:
A) Lumetõkketoru L3000mm
B) Lumetõkke/silla kinnitus
C) Kruvi 6,5x40mm (2 tk./kinnitus)
Paigaldus
Lumetõkked paigaldatakse katuse räästale kandeseina kohale.

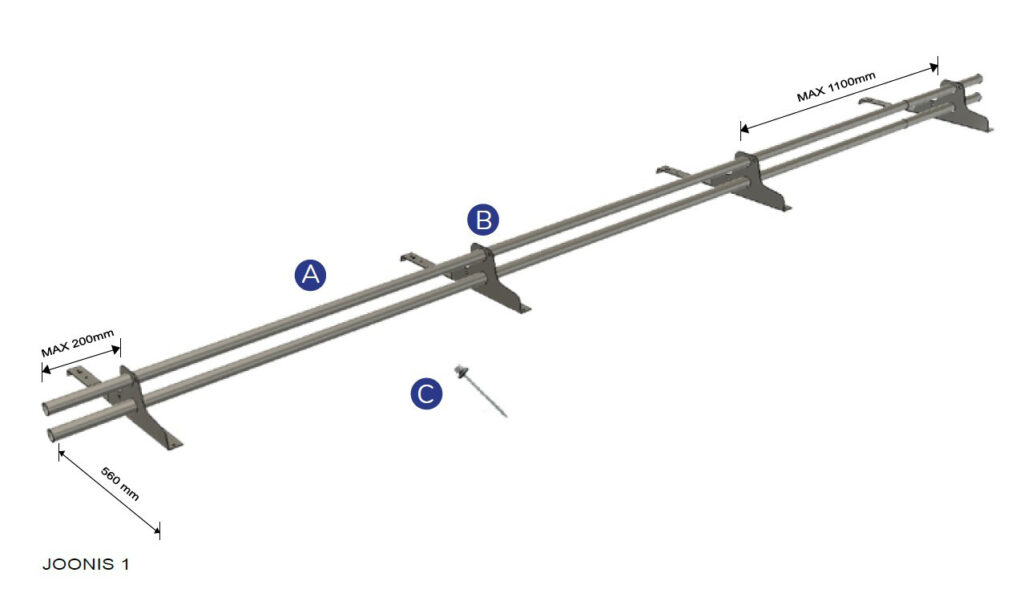

• Esimene lumetõkke kinnitus paigaldatakse toru otsast 200mm kaugusele.
• Kinnituste maksimaalne vahekaugus on 1100mm (joonis 1).
• Lumetõkke kinnitus paigaldatakse alusroovi külge kahe kinnituskruviga.
• Lumetõkketorude jätkamiseks lükatakse toru järgneva sisse, torude otsad on koonilised.
HOOLDUS
Lumetõkete ohutuse tagamiseks soovitame teostada iga-aastaseid ülevaatus- ja hooldustoiminguid:
• Tagage liigse lumekoormuse eemaldamine, et vähendada konstruktsioonide ja kinnituspunktide ülekoormust (vastavalt vajadusele; ka mitmel korral talve jooksul).
• Lumetõketele kogunenud praht (oksad, lehed jms.) tuleb eemaldada.
• Kontrollida poltide ja mutrite pingutusmomenti.
• Kontrollida toodete tsingi- ja värvikihti. Vajadusel värvida.
• Vigased osad tuleb välja vahetada.

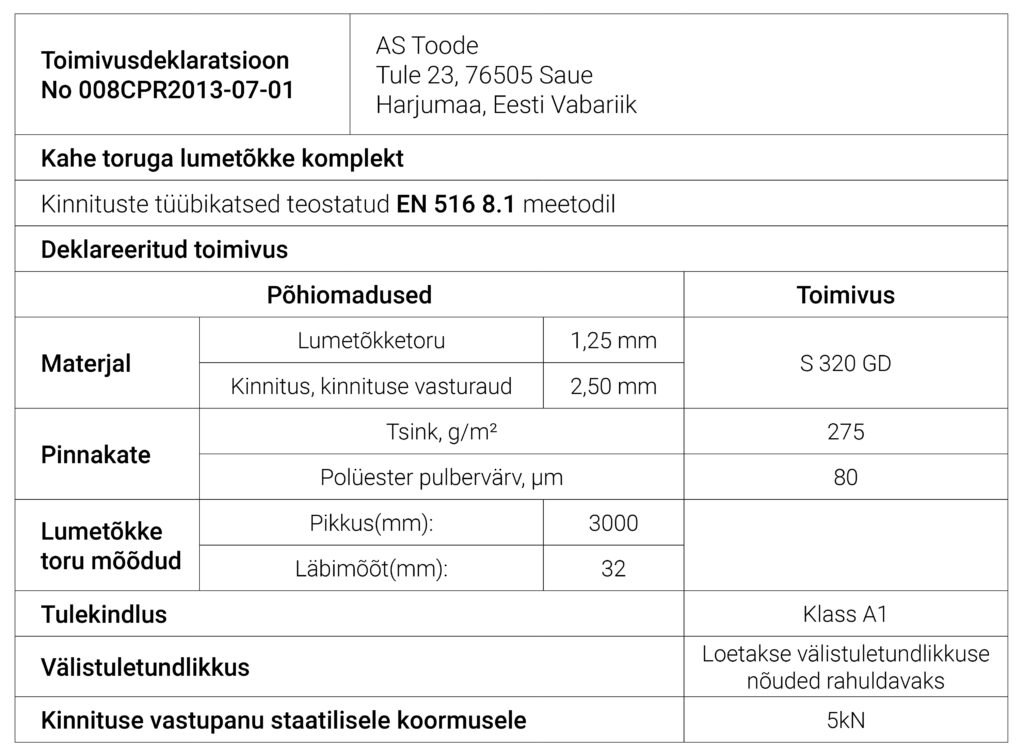

OLULINE TEHNILINE INFO – TOIMIVUSDEKLARATSIOON
